AIR INTAKE & EXHAUST SYSTEM экскаватора гусеничного Hyundai R27Z-9
AIR INTAKE & EXHAUST SYSTEM экскаватора гусеничного Hyundai R27Z-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1020
Наименование:AIR INTAKE & EXHAUST SYSTEM
Версия:2014. 5.31 REV.14E

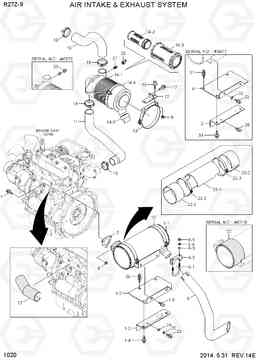

AIR INTAKE & EXHAUST SYSTEM R27Z-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| 1 | XJAF-02978 | глушитель в сборе | 1 | ||
| 1 | 11MK-30110 | MUFFLER SUB ASSY | 1 | ||
| 1-1 | 11MK-30120 | MUFFLER ASSY | 1 | ||
| 1-1 | 11MK-30120 | MUFFLER ASSY | 1 | ||
| 1-2 | 11MK-30130 | Кронштейн | 1 | ||
| 1-2 | 11MK-30130 | Кронштейн | 1 | ||
| 1-3 | 11MK-30140 | Кронштейн | 1 | ||
| 1-3 | 11MK-30140 | Кронштейн | 1 | ||
| 1-4 | S035-082026 | Болт | 1 | ||
| 1-4 | S035-082026 | Болт | 1 | ||
| 1-5 | S037-102526 | Болт | 1 | ||
| 1-5 | S037-102526 | Болт | 1 | ||
| 10 | 11MK-20101 | Шланг | 1 | ||
| 11 | 11MK-20021 | Шланг | 1 | ||
| 12 | 11MK-20030 | Кронштейн | 1 | ||
| 13 | 11MH-20070 | Зажим очиститель воздуха | 1 | ||
| 14 | 11MK-20110 | Воздушный фильтр в сборе | 1 | ||
| 14-2 | 11MH-20090 | Фильтр воздушный (внутренний ‐ элемент безопасности) | 1 | ||
| 14-2 | 11MH-20090 | Фильтр воздушный (внутренний ‐ элемент безопасности) | 1 | ||
| 14-3 | 11MH-20100 | Фильтра воздушный (внешний ‐ элемент первичной очистки) в сборе | 1 | ||
| 14-3 | 11MH-20100 | Фильтра воздушный (внешний ‐ элемент первичной очистки) в сборе | 1 | ||
| 14-4 | 11MK-20090 | COVER ASSY | 1 | ||
| 14-4 | 11MK-20090 | COVER ASSY | 1 | ||
| 14-5 | 11MK-20220 | клапан vacuator | 1 | ||
| 14-5 | 11MK-20220 | клапан vacuator | 1 | ||
| 15 | S520-045000 | Зажим | 1 | ||
| 16 | S035-083556 | Болт | 2 | ||
| 17 | S035-082056 | Болт | 2 | ||
| 18 | S520-055000 | Зажим | 3 | ||
| 2 | XJAF-01814 | Прокладка | 1 | ||
| 20 | 11Q4-21010 | INDICATOR | 3 | ||
| 20 | 11FG-20110 | Очиститель Датчик температуры воздуха | 3 | ||
| 20 | 11Q4-21010 | INDICATOR | 3 | ||
| 21 | 11FQ-20060 | Адаптер | 1 | ||
| 22 | 11MK-35120 | INSULATION | 1 | ||
| 22 | 11MK-35121 | INSULATION | 1 | ||
| 22-1 | 11MK-35101 | INSULATION | 1 | ||
| 22-2 | 11MK-35111 | INSULATION | 2 | ||
| 22-3 | S520-150000 | Зажим | 2 | ||
| 23 | S018-100356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 24 | S403-10200B | Плоская шайба | 1 | ||
| 24 | S403-10200B | Плоская шайба | 1 | ||
| 25 | S411-100006 | Шайба пружинная | 1 | ||
| 25 | S411-100006 | Шайба пружинная | 1 | ||
| 26 | S038-102026 | Болт | 1 | ||
| 26 | S038-102026 | Болт | 1 | ||
| 27 | 11MK-30200 | INSULATION | 1 |
SB-I-2014-013.PDF
|
|
| 3 | XJAF-02976 | поддержка глушитель | 1 | ||
| 31 | XJAF-02477 | Болт | 2 | ||
| 32 | XJAF-00178 | Болт | 2 | ||
| 33 | XJAF-00424 | Плоская шайба | 2 | ||
| 4 | XJAF-02977 | Кронштейн глушителя | 1 | ||
| 5 | 11MK-30000 | TAIL PIPE | 1 | ||
| 6 | S170-380002 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 6 | 11M6-56060 | U зажим | 1 | ||
| 6 | S170-380002 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 6-1 | 11M6-56120 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 6-2 | 11M6-56130 | SADDLE | 1 | ||
| 6-3 | S403-08200B | Плоская шайба | 2 | ||
| 6-4 | S411-080006 | Шайба пружинная | 2 | ||
| 6-5 | S205-08300B | Гайка | 2 | ||
| 7 | S035-083056 | Болт | 3 | ||
| 8 | S203-081006 | Гайка | 5 | ||
| N14-1 | 11MK-20120 | очиститель воздуха тело | 1 | ||
| N14-1 | 11MK-20120 | очиститель воздуха тело | 1 | ||
| N34 | @ | BOLT-W/WASHER | 2 | ||
| N35 | @ | BOLT-W/WASHER | 2 |
