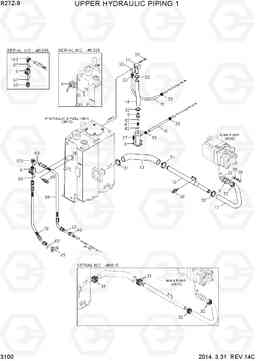

UPPER HYDRAULIC PIPING 1 экскаватора гусеничного Hyundai R27Z-9

Код подсистемы:3100

Наименование:UPPER HYDRAULIC PIPING 1

Версия:2014. 3.31 REV.14C

UPPER HYDRAULIC PIPING 1 R27Z-9

Поз.	Код	Наименование	Кол	Прим.
10	31MK-10201	всасывающая труба	1
100	X520-110014	Штуцер 90 orfs	1
100	X850-525200	Колено 90, поворотный, ORFS	1
11	31MK-10210	в обратном трубопроводе	1
12	31MK-10220	всасывающий шланг	1
13	31MK-10230	всасывающий шланг	1
14	P760-052033	Шланг резиновый низкой	1
15	31MK-10260	Шланг резиновый низкой	1
16	31MK-10270	Шланг резиновый низкой	1
22	S631-035004	Кольцо уплотнительное (О-кольцо)	1
23	S632-035001	Кольцо уплотнительное (О-кольцо)	1
26	S035-082526	Болт	2
27	S037-102026	Болт	1
28	S109-100356	Болт с шестигранной головкой (под шестигранник)	1
29	S109-100506	Болт с шестигранной головкой (под шестигранник)	1
31	S572-570006	Зажим	4
31	31Q6-10820	U-образный болт (скоба, П образный) / хомут / зажим	2
32	S572-460006	Зажим	8
32	31Q6-10810	U-образный болт (скоба, П образный) / хомут / зажим	4
33	S572-270006	Зажим	8
38	S411-100006	Шайба пружинная	1
40	X500-110015	Разъем	1
41	P000-110016	Соединитель	1
42	S631-029004	Кольцо уплотнительное (О-кольцо)	2
45	31MK-10320	Тройник перегородка	1
46	31MK-10330	Разъем перегородка	1
5	31M5-52121	Клапан обратный	1
6	31MH-10160	Клапан 3-х ходовой	1
6	31MJ-10160	Клапан запорный (отсечной)	1
6	31MJ-10170	SELECTOR VALVE	1
63	S621-012001	Кольцо уплотнительное (О-кольцо)	4
67	S631-018004	Кольцо уплотнительное (О-кольцо)	2
69	S035-062026	Болт	1
69	S035-061526	Болт	1
78	P920-062011	Шланг в сборе	1
78	P920-065011	Шланг в сборе	1
8	31MK-10170	блок возврата	1
89	P930-062013	Шланг в сборе	1
9	31MK-10190	труба в сборе	1
