Поворотный редуктор (Гидромотор поворота платформы) экскаватора гусеничного Hyundai R27Z-9
Поворотный редуктор (Гидромотор поворота платформы) экскаватора гусеничного Hyundai R27Z-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200

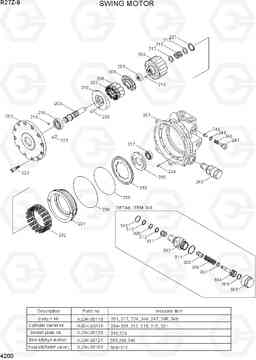

Наименование:SWING MOTOR
Версия:
SWING MOTOR R27Z-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31MK-10150 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 | ||
| *-1 | XJDK-00108 | Блок двигателя | 1 | ||
| *-3 | XJDK-00133 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 214 | XJDK-00082 | Фильтр топливный | 1 | ||
| 216 | XJDK-00109 | Подшипник | 1 | ||
| 223 | XJDK-00106 | Болт | 12 | ||
| 225 | XJDK-00110 | Палец | 3 | ||
| K235 | XJDK-00067 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K236 | XJDK-00057 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K249 | XJDK-00019 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K308 | XJDK-00020 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K309 | XJDK-00030 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K310 | XJDK-00091 | O RING | 1 | ||
| K311 | XJDK-00092 | O RING | 1 | ||
| K312 | XJDK-00093 | Кольцо | 2 | ||
| K7 | XJDK-00121 | Ремкомплект / комплект уплотнений гидромотора | 1 |
SEE ILLUST
|
|
| K8 | XJDK-00100 | Ремкомплект предохранительного клапана | 1 |
SEE ILLUST
|
|
| N202 | @ | PLATE S | 1 | ||
| N203 | @ | SHAFT | 1 | ||
| N231 | @ | BRAKE PISTON | 1 | ||
| N232 | @ | SPRING ASSY | 1 | ||
| N233 | @ | DISK PLATE | 1 | ||
| N301 | @ | SEAT | 1 | ||
| N302 | @ | RETAINER | 1 | ||
| N303 | @ | POPPET | 1 | ||
| N304 | @ | PISTON | 1 | ||
| N305 | @ | CAP | 1 | ||
| N306 | @ | SPRING | 1 | ||
| N307 | @ | SPACER | AR | ||
| S201 | @ | BODY H | 1 | ||
| S204 | @ | CYLINDER BARREL | 1 | ||
| S205 | @ | VALVE PLATE | 1 | ||
| S206 | @ | PISTON | 9 | ||
| S207 | @ | SHOE | 9 | ||
| S208 | @ | SHOE HOLDER | 1 | ||
| S209 | @ | BARREL HOLDER | 1 | ||
| S210 | @ | SWASH PLATE | 1 | ||
| S212 | @ | RETAINER | 2 | ||
| S213 | @ | PIN | 3 | ||
| S215 | @ | SPRING C | 1 | ||
| S217 | XJDK-00084 | Подшипник | 1 | ||
| S221 | XJDK-00086 | Кольцо стопорное | 1 | ||
| S224 | XJDK-00088 | Палец | 1 | ||
| S226 | @ | PIN | 1 | ||
| S243 | @ | RELIEF VALVE | 2 |
SEE ITEM *-3
|
|
| S246 | @ | CHECK VALVE | 2 | ||
| S247 | @ | PLUG | 2 | ||
| S248 | @ | SPRING | 2 | ||
| S4 | XJDK-00118 | Тело ч комплект | 1 |
SEE ILLUST
|
|
| S5 | XJDK-00119 | Комплект корпуса цилиндра | 1 |
SEE ILLUST
|
|
| S6 | XJDK-00120 | Ремкомплект наклонного диска | 1 |
SEE ILLUST
|
