ARM SAFETY LOCK CYLINDER экскаватора гусеничного Hyundai R27Z-9
ARM SAFETY LOCK CYLINDER экскаватора гусеничного Hyundai R27Z-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4612
Наименование:ARM SAFETY LOCK CYLINDER
Версия:2013. 7.31 REV.13G

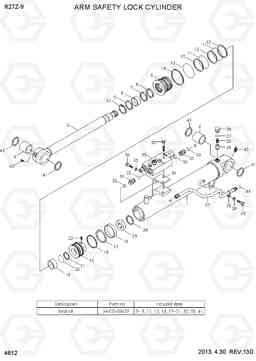

ARM SAFETY LOCK CYLINDER R27Z-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31MK-52920 | Гидроцилиндр рукояти в сборе | 1 | ||
| * | 31MK-52921 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1 | XKCD-03420 | Гильза цилиндра атригера | 1 | ||
| 1 | XKCD-03522 | Гильза цилиндра атригера | 1 | ||
| 14 | XKCD-01311 | Шайба | 1 | ||
| 15 | XKCD-01365 | CUSHION RING | 1 | ||
| 16 | XKCD-02139 | Поршень | 1 | ||
| 2 | XKCD-01824 | Втулка поршневого пальца | 1 | ||
| 22 | XKCD-01205 | Комплект винтов | 1 | ||
| 23 | XKCD-01352 | с / поршень | 1 | ||
| 24 | XKCD-01353 | STOP RING | 1 | ||
| 25 | XKCD-03421 | CHECK | 1 | ||
| 26 | XKCD-00984 | Пружина | 1 | ||
| 27 | XKCD-00453 | SUPPORT-SPRING | 1 | ||
| 28 | XKCD-00986 | подключите шестигранной головкой | 1 | ||
| 29 | XKCD-03422 | LOCK VALVE | 1 | ||
| 3 | XKCD-02137 | Шток в сборе | 1 | ||
| 30 | XKCD-01589 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | XKCD-03333 | NIPPLE | 2 | ||
| 34 | XKCD-03423 | Кронштейн | 1 | ||
| 35 | XKCD-03424 | Шайба | 2 | ||
| 36 | XKCD-03425 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 37 | XKCD-03426 | Трубка в сборе | 1 | ||
| 37 | XKCD-03523 | Трубка в сборе | 1 | ||
| 38 | XKCD-00989 | Шайба пружинная | 1 | ||
| 39 | XKCD-03425 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 4 | XKCD-01824 | Втулка поршневого пальца | 1 | ||
| 41 | XKCD-01048 | Масленка | 1 | ||
| 42 | XKCD-01024 | Масленка | 1 | ||
| 5 | XKCD-02138 | Крышка стержень | 1 | ||
| 6 | XKCD-01361 | втулка штока | 1 | ||
| K | XKCD-03427 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| K10 | XKCD-00605 | Кольцо | 1 | ||
| K11 | XKCD-01138 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K12 | XKCD-01310 | Кольцо | 3 | ||
| K13 | XKCD-00848 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K17 | XKCD-01313 | Уплотнение | 1 | ||
| K18 | XKCD-02140 | Кольцо изнашиваемое | 1 | ||
| K19 | XKCD-01315 | Пыльник | 2 | ||
| K20 | XKCD-01370 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K21 | XKCD-01371 | BACK UP RING | 1 | ||
| K32 | XKCD-00993 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K33 | XKCD-00992 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K40 | XKCD-01355 | стеклоочиститель контактный | 4 | ||
| K43 | XKCD-00697 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K7 | XKCD-01308 | U-PACKING | 1 | ||
| K8 | XKCD-01362 | Кольцо | 1 | ||
| K9 | XKCD-01309 | стеклоочиститель пыли | 1 |
