BOOM SWING CYLINDER экскаватора гусеничного Hyundai R27Z-9
BOOM SWING CYLINDER экскаватора гусеничного Hyundai R27Z-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4640
Наименование:BOOM SWING CYLINDER
Версия:2010. 3.31 REV.10C

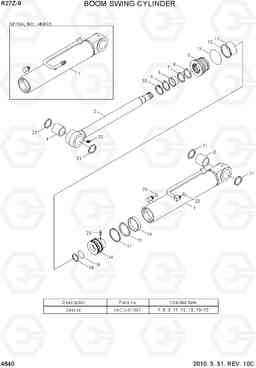

BOOM SWING CYLINDER R27Z-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31MK-10122 | BOOM SWING CYLINDER | 1 | ||
| * | 31MK-10123 | BOOM SWING CYLINDER | 1 | ||
| 1 | XKCD-01549 | Гильза цилиндра атригера | 1 | ||
| 10 | XKCD-00638 | RETAINING RING | 1 | ||
| 14 | XKCD-01551 | Поршень | 1 | ||
| 2 | XKCD-01339 | Втулка поршневого пальца | 1 | ||
| 20 | XKCD-01205 | Комплект винтов | 1 | ||
| 21 | XKCD-01355 | стеклоочиститель контактный | 4 | ||
| 22 | XKCD-01047 | Масленка | 1 | ||
| 23 | XKCD-00697 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3 | XKCD-01391 | Шток в сборе | 1 | ||
| 4 | XKCD-01339 | Втулка поршневого пальца | 1 | ||
| 5 | XKCD-01550 | Крышка стержень | 1 | ||
| 6 | XKCD-01342 | Втулка шатуна | 1 | ||
| K | XKCD-01397 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | XKCD-00848 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | XKCD-01364 | RING-BACK UP | 1 | ||
| K13 | XKCD-01293 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K15 | XKCD-01367 | SEAL-PISTON | 1 | ||
| K16 | XKCD-01394 | Кольцо изнашиваемое | 1 | ||
| K17 | XKCD-01369 | кольцо пыли | 2 | ||
| K18 | XKCD-01044 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | XKCD-01395 | Кольцо | 1 | ||
| K7 | XKCD-01325 | U-PACKING | 1 | ||
| K8 | XKCD-01343 | Кольцо | 1 | ||
| K9 | XKCD-01326 | стеклоочиститель пыли | 1 |
