CANOPY INTERIOR экскаватора гусеничного Hyundai R27Z-9

Код подсистемы:6210

Наименование:CANOPY INTERIOR

Версия:2013. 6.30 REV.13F

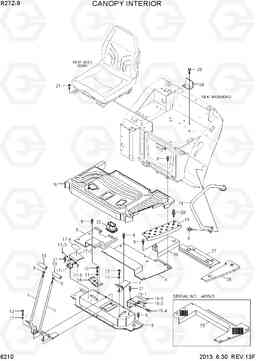

CANOPY INTERIOR R27Z-9

Поз.	Код	Наименование	Кол	Прим.
1	71MK-00090	Педаль в сборе путешествия, относительной влажности	1
10	71M8-21040	Ручка путешествия рычаг	2
11	S403-08200B	Плоская шайба	8
13	S109-080156	Болт с шестигранной головкой (под шестигранник)	8
14	71MK-22200	Трубка	1
15	71MK-00570	Спец.накладка	1
16	71MH-03000	коврик	1
16	71MH-03001	коврик	1
16	71MH-03002	MAT FLOOR	1
17	71MK-00660	педаль в сборе	1
17-1	71MK-00830	Кронштейн	1
17-2	71MK-00670	Крышка ва	1
17-3	71MH-00700	Вал	1
17-4	71MH-00710	лента не скользит	1
17-5	P560-070002	кольцо стопорное, электронной типа	1
18	71MK-00720	Педаль пластины	1
19	71MK-00820	ноги ва остальные LH	1
19-1	71MK-00870	плита ва	1
19-2	71MK-00880	плита ва	1
19-3	FAC0600400	Крышка педали	1
19-4	S035-082026	Болт	2
2	71MK-00100	педали в сборе путешествия, LH	1
20	S035-086526	Болт	2
21	S035-082056	Болт	8
22	71MH-21911	Уплотнительная втулка	1
23	71MH-03021	SPONGE	1
24	71MK-22280	PLATE-STOPPER	1
25	S035-082526	Болт	2
26	71MK-22810	Кронштейн	1
27	71MK-22840	Кронштейн	1
28	71MK-22890	Кронштейн	1
3	71MK-00010	пластина снизу, FR	1
4	71MK-00060	пластина снизу, р-р	1
5	71MK-00450	пластина снизу, р-р	1
7	71MK-25210	Педаль в сборе	1
8	S037-102546	Болт	27
8	S037-102556	Болт	21
8	S037-102556	Болт	32
9	S206-10100B	Гайка	2
