DOZER VALVE экскаватора гусеничного Hyundai R28-7

Код подсистемы:5008

Наименование:DOZER VALVE

Версия:2006. 1.31 REV.6A

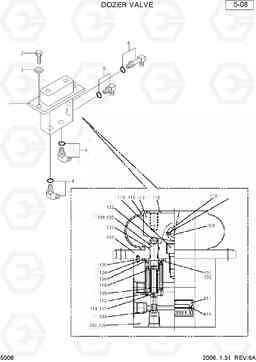

DOZER VALVE R28-7

Поз.	Код	Наименование	Кол	Прим.
1	XJDH-01755	VALVE-PILOT	1
101	XJDH-01986	Прокладка	2
102	XJDH-01987	Прокладка	2
105	XJDH-01988	Весной Comp	2
106	XJDH-01989	Втулка (распорная)	2
109	XJDH-01990	Палец	1
110	XJDH-01991	BOOT	1
112	XJDH-01992	Весной Comp	2
114	XJDH-01993	Прокладка	2
115	XJDH-00132	Болт с шестигранной головкой (под шестигранник)	1
116	XJDH-00113	Болт с фланцем	2
117	XJDH-00247	Шайба	2
118	XJDH-00249	Шайба	4
120	XJDH-00306	Палец	2
121	XJDH-00302	Палец	2
123	XJDH-00326	Кольцо уплотнительное (О-кольцо)	2
124	XJDH-00336	Кольцо уплотнительное (О-кольцо)	2
125	XJDH-01994	PUSHER ASSY	2
2	XJDH-00059	Болт	2
3	XJDH-00278	Шайба	2
4	XJDH-00462	ELBOW-MALE 45	2
5	XJDH-00467	ELBOW-MALE 90	1
6	XJDH-00480	ADAPTER-LONG 90	1
N	@	NOT INDIVIDUALLY SUPPLIED	1
N103	@	BODY	1
N104	@	SPOOL	2
N107	@	COVER	1
N108	@	PUSHER	2
N111	@	PLATE-NAME	1
N113	@	CAM	1
N119	@	SCREW	2
N122	@	BALL-STEEL	2
N126	@	BODY ASSY	1
