TRAVEL HYDRAULIC PIPING(STD) экскаватора гусеничного Hyundai R280LC

Код подсистемы:2080

Наименование:TRAVEL HYDRAULIC PIPING(STD)

Версия:

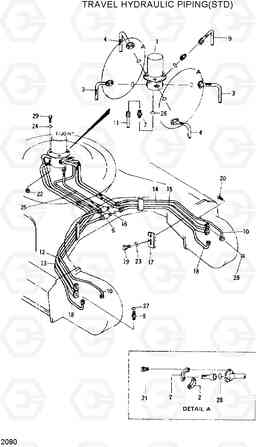

TRAVEL HYDRAULIC PIPING(STD) R280LC

Поз.	Код	Наименование	Кол	Прим.
1	E131-0612	Шарнир поворотный	1
1	31E1-0001	Шарнир поворотный	1
10	E131-0154	Рукав высокого давления (РВД)	2
11	E131-0286	Рукав высокого давления (РВД)	1
12	E231-0093	Трубка в сборе	1
13	E231-0095	Трубка в сборе	1
14	E231-0097	Трубка в сборе	1
14	E231-0079	Трубка	1
15	E231-0099	Трубка в сборе	1
16	E231-0120	TEE	1
17	E231-0123	CLAMP PIPE-C	4
18	E231-0187	Рукав высокого давления (РВД)	2
19	S107-100602	Болт с шестигранной головкой (под шестигранник)	4
2	P173-160104	фланец гидрокси, сплит	8
20	S107-120302	Болт с шестигранной головкой (под шестигранник)	16
21	S107-100302	Болт с шестигранной головкой (под шестигранник)	16
22	S205-161004	Гайка	4
23	S411-100004	Шайба пружинная	12
24	S411-160004	Шайба пружинная	4
25	S551-035146	вязальной проволоки	6
26	S631-011001	Кольцо уплотнительное (О-кольцо)	3
27	S631-018001	Кольцо уплотнительное (О-кольцо)	3
28	CO0423A	Кольцо уплотнительное (О-кольцо)	8
3	E131-0506	Рукав высокого давления (РВД)	2
30	S017-160454	Болт с шестигранной головкой (под шестигранник)	4
4	E131-0507	Рукав высокого давления (РВД)	2
6	E131-0038	TEE	1
7	P010-110002	Соединитель	3
8	P010-110004	Соединитель	3
9	E131-0156	Рукав высокого давления (РВД)	1
