Каталог запчастей
-
Hyundai
-
R280LC
- UPPER ELECTRIC CIRCUIT
UPPER ELECTRIC CIRCUIT экскаватора гусеничного Hyundai R280LC
UPPER ELECTRIC CIRCUIT экскаватора гусеничного Hyundai R280LC со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:UPPER ELECTRIC CIRCUIT
Версия:2002. 9.25 REV.99

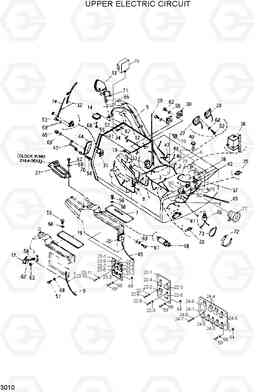

UPPER ELECTRIC CIRCUIT R280LC
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | E120-2527 | PANEL-INSTRUMENT,RH | 1 | ||
| 10 | E121-2529 | FUSE BOX | 1 | ||
| 10 | E121-2549 | FUSE BOX | 1 | ||
| 11 | E121-3002 | HARNESS-WIPER MOTOR | 1 | ||
| 11 | E121-3009 | HARNESS-WIPER MOTOR | 1 | ||
| 11 | 21E7-0208 | HARNESS-WIPER MOTOR | 1 | ||
| 12 | E221-3008 | HARNESS-CAB | 1 | ||
| 12 | E221-3008 | HARNESS-CAB | 1 | ||
| 13 | E122-0539 | HEAD LIGHT ASSY | 2 | ||
| 13 | E122-0540 | WORK LIGHT | 2 | ||
| 13 | 21E1-2056 | WORK LIGHT ASSY | 2 | ||
| 13 | 21E7-2014 | WORK LIGHT ASSY | 2 | ||
| 13-1 | 21E1-49610 | BULB | 1 | ||
| 14 | E122-2510 | LAMP-ROOM | 1 | ||
| 14 | E122-3020 | LAMP-ROOM | 1 | ||
| 16 | E124-2528 | PANEL-LH | 1 | ||
| 17 | E123-2566 | LIMIT SWITCH SAFETY | 1 | ||
| 18 | E123-2567 | CIGAR LIGHTER ASSY | 1 | ||
| 19 | E123-3022 | Дверной выключатель | 1 | ||
| 2 | E221-0103 | HARNESS-RH | 1 | ||
| 2 | E221-0103 | HARNESS-RH | 1 | ||
| 20 | E123-4012 | SENDER-TEMP | 1 | ||
| 20 | E123-0029 | SENDER-HYD TEMP | 1 | ||
| 21 | E124-2541 | Дисплей | 1 | ||
| 22 | E120-2551 | Реле в сборе | 1 | ||
| 22-1 | E124-2551 | PLATE-BOARD | 1 | ||
| 22-2 | E125-2526 | RELAY-LIGHT | 1 | ||
| 22-3 | E125-2523 | RELAY-HORN | 1 | ||
| 22-4 | E125-2545 | Реле 5p | 1 | ||
| 22-5 | E125-2528 | RELAY-ENGINE STOP | 1 | ||
| 22-6 | 9161-05015 | Болт | 4 | ||
| 22-7 | 9310-05000 | Шайба пружинная | 4 | ||
| 22-8 | 9161-06015 | Болт | 1 | ||
| 22-9 | 9310-06000 | Шайба пружинная | 1 | ||
| 23 | E120-2551 | Реле в сборе | 1 | ||
| 23-1 | E124-2551 | PLATE-BOARD | 1 | ||
| 23-10 | 9161-06015 | Болт | 11 | ||
| 23-11 | 9310-06000 | Шайба пружинная | 11 | ||
| 23-2 | E125-2550 | IDLE CONTROLLER | 1 | ||
| 23-3 | E125-2523 | RELAY-HORN | 1 | ||
| 23-4 | E125-2526 | RELAY-LIGHT | 1 | ||
| 23-5 | E125-2528 | RELAY-ENGINE STOP | 2 | ||
| 23-6 | E125-2526 | RELAY-LIGHT | 1 | ||
| 23-7 | E125-2528 | RELAY-ENGINE STOP | 1 | ||
| 23-8 | E125-2528 | RELAY-ENGINE STOP | 1 | ||
| 23-9 | E125-2545 | Реле 5p | 1 | ||
| 24 | 21E1-5058 | RELAY BOARD | 1 | ||
| 24-1 | 21E1-5059 | PLATE-BOARD | 1 | ||
| 24-3 | E125-2545 | Реле 5p | 2 | ||
| 24-4 | E125-2526 | RELAY-LIGHT | 2 | ||
| 24-5 | E125-2528 | RELAY-ENGINE STOP | 4 | ||
| 24-6 | E125-2550 | IDLE CONTROLLER | 1 | ||
| 24-7 | S161-050102 | Винт с крестообразным шлицем | 11 | ||
| 24-8 | S411-050002 | Шайба пружинная | 11 | ||
| 27 | E126-2524 | Звуковой сигнал | 1 | ||
| 28 | E126-2525 | Звуковой сигнал | 1 | ||
| 28 | 21E1-7005 | HORN-ELECTRIC | 1 | ||
| 29 | E126-3027 | ANTENNA | 1 | ||
| 3 | E121-0104 | HARNESS-MAIN | 1 | ||
| 3 | E121-0104 | HARNESS-MAIN | 1 | ||
| 3 | E121-0104 | HARNESS-MAIN | 1 | ||
| 30 | E126-3028 | SPEAKER | 2 | ||
| 31 | 21E7-3002 | WIPER MOTOR ASSY | 1 | ||
| 32 | E127-3032 | Щетка стеклоочистителя | 1 | ||
| 32 | 21E7-3003 | Щетка стеклоочистителя | 1 |
A230
|
|
| 33 | E127-3063 | TANK-WASHER | 1 | ||
| 34 | E127-3133 | HOLDER-CABLE TIE | 20 | ||
| 35 | E128-0051 | WATER TEMP SENDOR | 1 | ||
| 35 | PF00DEL31 | TEMP UNIT | 1 | ||
| 36 | E128-0054 | Бак | 1 |
OLD
|
|
| 36 | 11EM-40070 | Бак | 1 |
NEW
|
|
| 36-1 | E128-1054 | CAP-RESERVOIR TANK | 1 | ||
| 36-1 | 11EM-40070-K | CAP-RESERVOIR TANK | 1 | ||
| 36-2 | E128-0070 | SENSOR-RESERVIOR | 1 | ||
| 36-2 | 11EM-40140 | SENSOR-RESERVOIR | 1 | ||
| 37 | 21E3-5001 | Переключатель ENG давление масла | 1 | ||
| 37 | 21E3-5001 | Переключатель ENG давление масла | 1 | ||
| 38 | E128-0057 | SWITCH-OVER HEAT | 1 | ||
| 38 | 21E3-5002 | SWITCH-HYD OIL TEMP | 1 | ||
| 39 | E128-0059 | SWITCH-AIR CLEANER | 1 | ||
| 4 | E221-0105 | Проводка двигателя (ДВС) | 1 | ||
| 4 | E221-0105 | Проводка двигателя (ДВС) | 1 | ||
| 40 | E128-1052 | Датчик топлива | 1 | ||
| 40 | 21E1-4000 | Датчик топлива | 1 | ||
| 41 | E229-0013 | STARTER MOTOR | 1 | ||
| 42 | E129-0016 | ALTERNATOR | 1 | ||
| 42 | 21EA-00040 | Генератор | 1 |
DAEWOO
|
|
| 42-1 | 21E1-21130 | LINER | 1 |
A/S DELCO REMY
|
|
| 42-2 | 21EA-30360 | Вставка | 1 |
A/S DELCO REMY
|
|
| 43 | E129-2002 | STAY-BACK MIRROR | 1 | ||
| 44 | E129-2003 | MIRROR-BACK | 1 | ||
| 45 | E121-2534 | CABLE-EARTH | 1 | ||
| 46 | E221-1502 | CABLE(BATT-RELAY) | 1 | ||
| 47 | E221-0503 | CABLE(BATTERY-BATTERY) | 1 | ||
| 48 | E221-1504 | CABLE(BATT-BATT BOX) | 1 | ||
| 49 | E221-1505 | CABLE(ENG EARTH-FRAME) | 1 | ||
| 49 | 21E4-1009 | CABLE-EARTH | 1 | ||
| 5 | E121-0502 | HARNESS-BOOM LIGHT | 1 | ||
| 5 | E121-0502 | HARNESS-BOOM LIGHT | 1 | ||
| 50 | E225-0004 | RELAY-START | 1 | ||
| 50 | E225-0004 | RELAY-START | 1 | ||
| 51 | S015-050102 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 52 | S015-060122 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 53 | S015-060202 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 55 | S141-050152 | Винт с потайной головкой | 2 | ||
| 56 | S141-050202 | Болт | 2 | ||
| 57 | S161-040302 | SCREW-CROSS R/ROUND | 6 | ||
| 58 | S161-030102 | Винт с крестообразным шлицем | 2 | ||
| 59 | S161-050102 | Винт с крестообразным шлицем | 2 | ||
| 6 | E121-0505 | CABLE(S/MOTOR-BATT) | 1 | ||
| 61 | S161-050202 | Болт | 21 | ||
| 62 | S161-050352 | Винт с крестообразным шлицем | 5 | ||
| 63 | S203-031002 | Гайка | 2 | ||
| 64 | S203-041002 | Гайка | 6 | ||
| 65 | S203-061002 | Гайка | 8 | ||
| 66 | S203-081002 | Гайка | 10 | ||
| 67 | S411-040002 | Шайба пружинная | 6 | ||
| 68 | S411-050002 | Шайба пружинная | 13 | ||
| 69 | S411-060002 | Шайба пружинная | 16 | ||
| 7 | E121-2002 | CABLE-WIRE HARNESS | 1 | ||
| 70 | S411-080002 | Шайба пружинная | 8 | ||
| 71 | S411-100002 | Шайба пружинная | 15 | ||
| 72 | S541-200002 | Зажим трубки | 12 | ||
| 73 | S551-050203 | Зажим | 50 | ||
| 74 | E127-5001 | ARM-WIPER | 1 | ||
| 74 | 21E7-3004 | ARM-WIPER | 1 | ||
| 75 | E122-3022 | LAMP-COWLING | 1 | ||
| 76 | 21E1-4997 | LIGHT ASSY | 3 | ||
| 76-1 | 21E1-49630 | BULB-CAB LAMP | 3 | ||
| 77 | E326-3502 | BUZZER-BACK | 1 | ||
| 77 | 21E4-2003 | BUZZER-TRAVEL ALARM | 1 | ||
| 78 | E123-4013 | SWITCH-TRAVEL ALARM | 4 | ||
| 79 | 21E1-49750 | HARNESS-EXT | 1 | ||
| 8 | E121-2018 | HARNESS-AIR CON | 1 | ||
| 80 | E225-0065 | BRACKET-START RELAY | 1 | ||
| 9 | E121-2524 | CABLE-EARTH | 1 | ||
| 9 | E121-2534 | CABLE-EARTH | 1 | ||
| N21 | E124-2542 | Дисплей | 1 | ||
| N31 | E171-3031 | WIPER MOTOR | 1 | ||
| N37 | E128-0056 | ENGINEOIL PRESS SWITCH | 1 |
