Гидроцилиндр стрелы экскаватора гусеничного Hyundai R290LC-3
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R290LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2150
Наименование:BOOM CYLINDER
Версия:2000.7.10 REV.14

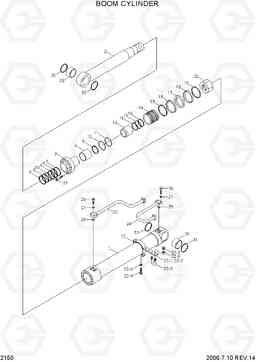

BOOM CYLINDER R290LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31E9-50210 | Гидроцилиндр стрелы, левый | 1 |
STD
|
|
| * | 31E9-50120 | Гидроцилиндр стрелы, левый | 1 |
STD
|
|
| * | 31E9-50121 | Гидроцилиндр стрелы, левый | 1 |
STD
|
|
| * | 31E9-51510 | Гидроцилиндр стрелы, левый | 1 |
SAFETY LOCK
|
|
| * | 31E9-52120 | Гидроцилиндр стрелы, левый | 1 |
SAFETY LOCK
|
|
| * | 31E9-50220 | Гидроцилиндр стрелы, правый | 1 |
STD
|
|
| * | 31E9-50110 | Гидроцилиндр стрелы, правый | 1 |
STD
|
|
| * | 31E9-50111 | Гидроцилиндр стрелы, правый | 1 |
STD
|
|
| * | 31E9-51520 | Гидроцилиндр стрелы, правый | 1 |
SAFETY LOCK
|
|
| * | 31E9-52110 | Гидроцилиндр стрелы, правый | 1 |
SAFETY LOCK
|
|
| *-1 | 31E9-55010 | Цилиндр | 1 |
WITHOUT PIPE
|
|
| *-1 | 31E9-55011 | Цилиндр | 1 |
WITHOUT PIPE
|
|
| 1 | HC160-100-00 | Гильза цилиндра атригера | 1 | ||
| 1 | 31Y1-07440 | Гильза цилиндра атригера | 1 | ||
| 13 | HC016-541-08 | Кольцо | 1 | ||
| 13 | 31YC-23090 | Кольцо | 1 | ||
| 14 | 31Y1-07530 | Поршень | 1 | ||
| 2 | 31Y1-07490 | Шток в сборе | 1 | ||
| 20 | 31YC-61080 | Гайка | 1 | ||
| 21 | S109-220704 | Болт с шестигранной головкой (под шестигранник) | 9 | ||
| 21 | S109-220804 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 22 | 31Y1-07540 | Стяжной хомут | 1 | ||
| 22-1 | 31Y1-07550 | Хомут | 1 | ||
| 22-2 | 31YC-32070 | BAND | 1 | ||
| 22-3 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 22-4 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 22-5 | S201-101002 | Гайка | 4 | ||
| 22-6 | S411-100002 | Шайба пружинная | 8 | ||
| 23 | HC160-10A-LH | Трубка в сборе | 1 | ||
| 23 | 31Y1-07560 | Трубка в сборе | 1 |
STD ONLY
|
|
| 23 | HC160-10A-RH | Трубка в сборе | 1 | ||
| 23 | 31Y1-07570 | Трубка в сборе | 1 |
STD ONLY
|
|
| 24 | 31Y1-07580 | Трубка в сборе | 1 | ||
| 24 | 31Y1-07590 | Трубка в сборе | 1 | ||
| 26 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 27 | S411-120002 | Шайба пружинная | 8 | ||
| 28 | 31YC-11170 | Втулка поршневого пальца | 1 | ||
| 28 | 31YC-11401 | Втулка поршневого пальца | 1 | ||
| 29 | 31YC-11150 | Втулка поршневого пальца | 1 | ||
| 29 | 31YC-11151 | Втулка поршневого пальца | 1 | ||
| 3 | 31Y1-07520 | Сальник | 1 | ||
| 32 | Y191-107000 | Кольцо стопорное | 1 | ||
| 4 | S731-100050 | Втулка | 1 | ||
| 4 | S732-100040 | Втулка | 1 | ||
| K | 31Y1-07600 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| K | 31Y1-07601 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| K | 31Y1-07602 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| K10 | Y320-100000 | Кольцо изнашиваемое | 1 | ||
| K11 | S631-135004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K11 | S631-130004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S641-135002 | Кольцо | 1 | ||
| K12 | S641-130003 | Кольцо | 1 | ||
| K15 | S632-090004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-090003 | Кольцо | 2 | ||
| K17 | Y420-140000 | Уплотнение | 1 | ||
| K18 | Y310-140000 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-140100 | Пыльник | 2 | ||
| K25 | S631-034004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K30 | Y000-100200 | Кольцо | 2 | ||
| K30 | Y000-100100 | Кольцо | 2 | ||
| K31 | Y000-090000 | Кольцо | 2 | ||
| K5 | Y200-100011 | уплотнение штока | 1 | ||
| K6 | Y180-100020 | Кольцо | 1 | ||
| K7 | Y240-100011 | Кольцевой буфер | 1 | ||
| K8 | Y110-100011 | стеклоочиститель пыли | 1 | ||
| K9 | Y190-114000 | Кольцо стопорное | 1 | ||
| N3 | HC160-300-00 | Сальник | 1 |
