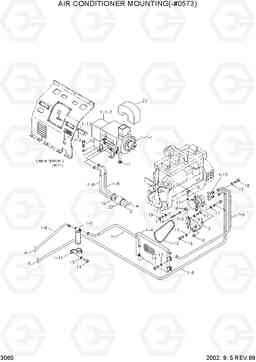

AIR CONDITIONER MOUNTING(-#0573) экскаватора гусеничного Hyundai R290LC-3

Код подсистемы:3060

Наименование:AIR CONDITIONER MOUNTING(-#0573)

Версия:2002. 9. 5 REV.99

AIR CONDITIONER MOUNTING(-#0573) R290LC-3

Поз.	Код	Наименование	Кол	Прим.
1	11E9-90110	AIRCON ASSY	1
1-1	11E6-90120	AIRCON UNIT ASSY	1
1-1-1	11E6-90130	AIRCON UNIT	1
1-1-2	11E6-90021	AIRCON DUCT ASSY	1
1-10	12E3-3509	PLATE-COMP JOINT	1
1-11	11E6-36100	BRACKET-R/DRIER	1
1-12	12E1-3509	Ремень клиновой (приводной)	1
1-14	14L1-01330	PIECE-TENSION	1
1-2	11E6-90041	CONTROL ASSY	1
1-22	2AH-0557	KNOB ASSY	1
1-3	11E6-36030	Компрессор	1
1-4	11E6-36040	CONDENSER ASSY	1
1-5	11E6-36050	R/DRIER ASSY	1
1-6	11E9-90070	HOSE ASSY-DISCHARGE	1
1-7	11E9-90050	HOSE-LIQUID(A)	1
1-8	11E9-90060	HOSE-LIQUID(B)	1
1-9	11E9-90080	HOSE-SUCTION	1
10	S551-035146	вязальной проволоки	4
11	S520-027000	Зажим	1
12	S015-080202	Болт с шестигранной головкой (под шестигранник)	5
13	S411-080002	Шайба пружинная	11
14	S015-080152	Болт с шестигранной головкой (под шестигранник)	6
15	S017-100352	Болт с шестигранной головкой (под шестигранник)	5
16	S205-101002	Гайка	3
17	S411-100002	Шайба пружинная	8
18	S017-100302	Болт с шестигранной головкой (под шестигранник)	2
19	S017-100502	Болт с шестигранной головкой (под шестигранник)	1
20	9327289-01	BOLT-BUTTON HEAD	4
22	S542-220002	Зажим	2
3	12E2-3504	BRACKET-COMP.MTG	1
N1-13	11E6-90080	SWITCH-AIR CON	1
N1-214	2AH-0544	SWITCH ASSY-BLOWER	1
N23	71E6-25900	DUCT	1
N9	11E6-90061	PANEL-CONTROL	1
