AIRCON & HEATER MOUNTING(#0574-) экскаватора гусеничного Hyundai R290LC-3
AIRCON & HEATER MOUNTING(#0574-) экскаватора гусеничного Hyundai R290LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3070
Наименование:AIRCON & HEATER MOUNTING(#0574-)
Версия:2003. 4.28 REV.99

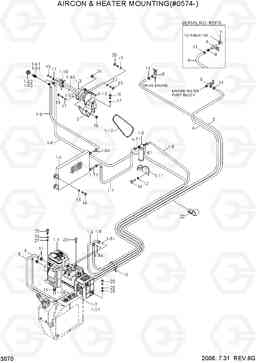

AIRCON & HEATER MOUNTING(#0574-) R290LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11E9-94010 | AIR CON & HEATER ASSY | 1 | ||
| 1-1 | 11EM-90020 | HEATER & EVAP UNIT | 1 | ||
| 1-10 | 12E3-3509 | PLATE-COMP JOINT | 1 | ||
| 1-11 | 11E6-36100 | BRACKET-R/DRIER | 1 | ||
| 1-12 | 12E2-3505 | Ремень клиновой (приводной) | 1 | ||
| 1-13 | 14L1-01330 | PIECE-TENSION | 1 | ||
| 1-2 | 11EM-90030 | CONTROL ASSY | 1 | ||
| 1-21 | AE60001100-2 | KNOB | 3 |
NOT SHOWN
|
|
| 1-3 | 11EM-90040 | Компрессор | 1 | ||
| 1-4 | 11EM-90050 | Конденсатор в сборе | 1 | ||
| 1-5 | 11E6-36050 | R/DRIER ASSY | 1 | ||
| 1-6 | 11E9-90070 | HOSE ASSY-DISCHARGE | 1 | ||
| 1-61 | A3041-005-01-4 | VALVE-CORE | 1 | ||
| 1-62 | A3043-007-01-4 | CAP-H | 1 | ||
| 1-63 | A5000-587-99-1 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-64 | A3050-002-05-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-7 | 11EM-90060 | HOSE-LIQUID(A) | 1 | ||
| 1-71 | A3050-002-09-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-8 | 11E9-90060 | HOSE-LIQUID(B) | 1 | ||
| 1-81 | A3050-002-09-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-9 | 11E9-90080 | HOSE-SUCTION | 1 | ||
| 1-91 | A3041-005-01-4 | VALVE-CORE | 1 | ||
| 1-92 | A3043-008-01-4 | CAP-L | 1 | ||
| 1-93 | A5000-587-99-1 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-94 | A3050-002-03-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 10 | S551-035146 | вязальной проволоки | 4 | ||
| 11 | S520-015000 | Зажим | 5 | ||
| 13 | S411-080002 | Шайба пружинная | 6 | ||
| 14 | S015-080162 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 15 | S017-100352 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 16 | S205-101002 | Гайка | 16 | ||
| 17 | S411-100002 | Шайба пружинная | 9 | ||
| 18 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 19 | S017-100502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 20 | S015-050162 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 22 | S542-220002 | Зажим | 2 | ||
| 23 | S152-040122 | SCREW-TAPPING | 3 | ||
| 24 | 11EK-92060 | Сливной шланг | 1 | ||
| 25 | S017-120302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S411-120002 | Шайба пружинная | 4 | ||
| 27 | S403-122002 | Плоская шайба | 4 | ||
| 28 | S411-050002 | Шайба пружинная | 4 | ||
| 29 | S401-051002 | Плоская шайба | 4 | ||
| 3 | 12E2-3504 | BRACKET-COMP.MTG | 1 | ||
| 30 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 30 | S018-100202 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 4 | 11EH-92050 | шланг отопителя | 1 | ||
| 4 | 11EH-92040 | шланг отопителя | 1 | ||
| 5 | 11EH-92060 | шланг | 1 | ||
| 6 | 31E9-1082 | Клапан запорный (отсечной) | 1 | ||
| 6 | 14L1-01350 | клапан нагревателя | 1 | ||
| 6 | 14L1-01350 | клапан нагревателя | 2 | ||
| 7 | 31E5-3054 | ELBOW | 1 | ||
| 8 | 11EK-92050 | Соединитель | 1 |
