COWLING 2 экскаватора гусеничного Hyundai R290LC-3
COWLING 2 экскаватора гусеничного Hyundai R290LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4021
Наименование:COWLING 2
Версия:'99.9.30 REV.12

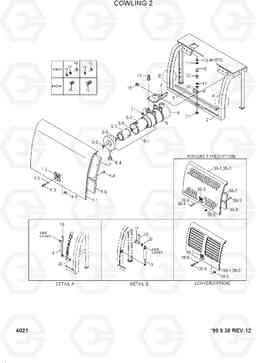

COWLING 2 R290LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71E9-51800 | SIDE COWL ASSY-LH | 1 |
STD
|
|
| * | 71E9-61300 | SIDE COWL ASSY-LH | 1 |
STD
|
|
| 1 | 71E9-52001 | SIDE COVER ASSY-LH | 1 | ||
| 1-1 | 71E9-52011 | SIDE COVER WA-LH | 1 | ||
| 1-1 | 71E9-52012 | SIDE COVER WA-LH | 1 | ||
| 1-2 | 71E6-52240 | CATCH ASSY | 1 | ||
| 1-3 | 9327289-01 | BOLT-BUTTON HEAD | 5 | ||
| 1-4 | S205-061002 | Гайка | 5 | ||
| 1-5 | S411-060002 | Шайба пружинная | 5 | ||
| 1-6 | 71E9-52121 | SPONGE | 1 | ||
| 1-6 | 71E9-52122 | SPONGE | 1 | ||
| 1-7 | 71E9-52180 | SPONGE | 1 | ||
| 1-7 | 71E9-52181 | SPONGE | 1 | ||
| 1-8 | 71EM-51580 | Болт | 20 | ||
| 10 | S017-120202 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 11 | S411-120002 | Шайба пружинная | 6 | ||
| 11 | S441-120002 | Шайба | 6 | ||
| 12 | S403-122002 | Плоская шайба | 6 | ||
| 13 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 13 | S035-082022 | Болт | 4 | ||
| 14 | S411-080002 | Шайба пружинная | 6 | ||
| 14 | S411-080002 | Шайба пружинная | 2 | ||
| 15 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 15 | S037-102052 | Болт | 4 | ||
| 16 | S411-100002 | Шайба пружинная | 4 | ||
| 17 | S491-080252 | Палец | 4 | ||
| 18 | S461-200152 | Палец | 6 | ||
| 19 | S403-103002 | Плоская шайба | 8 | ||
| 2 | 71E9-55002 | SUPPORT WA-LH | 1 | ||
| 2 | 71E9-61310 | SUPPORT WA-LH | 1 | ||
| 20 | S403-080002 | Плоская шайба | 18 | ||
| 20 | S403-080002 | Плоская шайба | 16 | ||
| 21 | S205-081002 | Гайка | 6 | ||
| 22 | S175-080202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | E271-3004 | GAS SPRING | 1 | ||
| 3 | 71L3-0202 | GAS SPRING | 2 | ||
| 36 | 71E9-51820 | SIDE COWL ASSY-LH | 1 |
OPT
|
|
| 36 | 71E9-63200 | SIDE COWL ASSY-LH | 1 |
INCL 2-22
|
|
| 36-1 | 71E9-52300 | SIDE COVER ASSY-LH | 1 | ||
| 36-2 | 71E9-52310 | SIDE COVER WA-LH | 1 | ||
| 36-2 | 71E9-52311 | SIDE COVER WA-LH | 1 | ||
| 36-3 | 71E6-52240 | CATCH ASSY | 1 | ||
| 36-4 | 9327289-01 | BOLT-BUTTON HEAD | 5 | ||
| 36-5 | S205-061002 | Гайка | 5 | ||
| 36-6 | S411-060002 | Шайба пружинная | 5 | ||
| 36-7 | 71E9-51580 | SPONGE | 1 | ||
| 36-7 | 71E9-51581 | SPONGE | 1 | ||
| 36-8 | 71E9-51590 | SPONGE | 1 | ||
| 36-8 | 71E9-51591 | SPONGE | 1 | ||
| 36-9 | 71EM-51580 | Болт | 11 | ||
| 38 | 71E9-65100 | SIDE COWL ASSY-LH | 1 |
INCL 2-22
|
|
| 38-1 | 71E9-52700 | SIDE COVER ASSY | 1 | ||
| 38-2 | 71E9-52710 | SIDE COVER WA | 1 | ||
| 38-3 | 71E6-52240 | CATCH ASSY | 1 | ||
| 38-4 | 9327289-01 | BOLT-BUTTON HEAD | 5 | ||
| 38-5 | S205-061002 | Гайка | 5 | ||
| 38-6 | S411-060002 | Шайба пружинная | 5 | ||
| 4 | 71E9-52080 | Ручка | 1 | ||
| 5 | 71E6-54401 | PIN-LOCK | 1 | ||
| 6 | E211-2101 | Воздушный фильтр в сборе | 1 | ||
| 6-1 | E211-2102 | BODY ASSY | 1 | ||
| 6-2 | E211-2103 | Фильтра воздушный (внешний ‐ элемент первичной очистки) в сборе | 1 | ||
| 6-3 | E211-2104 | Фильтр воздушный (внутренний ‐ элемент безопасности) | 1 | ||
| 6-4 | E211-2105 | Клапан вакуумный | 1 | ||
| 6-5 | 11E6-21281 | гайка крыла | 3 | ||
| 7 | 11E9-22050 | BRACKET-AIR CLEANER | 1 | ||
| 8 | E110-2002 | Зажим | 2 | ||
| 9 | S771-028600 | Уплотнитель | 1 |
