ENGINE HOOD(#0570-) экскаватора гусеничного Hyundai R290LC-3

Код подсистемы:4031

Наименование:ENGINE HOOD(#0570-)

Версия:'99.9.30 REV.12

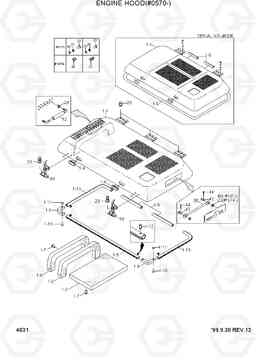

ENGINE HOOD(#0570-) R290LC-3

Поз.	Код	Наименование	Кол	Прим.
*	71E9-61001	Капот двигателя в сборе	1
1-1	71E9-61010	E/G HOOD WA	1
1-10	S141-050202	Болт	4
1-11	S201-050002	Гайка	4
1-12	91EK-12010	RIVET	12
1-13	S771-013700	Уплотнитель	2
1-2	71E9-61200	SPONGE	1
1-3	71E9-61211	SPONGE	1
1-4	E171-9999	HANDLE-RUBBER	2
1-5	S771-047400	Уплотнитель	1
1-5	S771-018100	Уплотнитель	1
1-6	S771-003800	Уплотнитель	1
1-7	71EM-51580	Болт	10
1-7	71EM-51580	Болт	16
1-8	71E9-61220	SPONGE	1
1-9	71E5-61480	RUBBER-CUSHION	2
12	E271-2128	GAS SPRING	1
20	S017-120252	Болт с шестигранной головкой (под шестигранник)	6
20	S037-122552	Болт	6
22	S411-120002	Шайба пружинная	6
22	S411-120002	Шайба пружинная	2
23	S015-080252	Болт с шестигранной головкой (под шестигранник)	2
23	S035-082522	Болт	2
24	S403-082002	Плоская шайба	2
25	S411-080002	Шайба пружинная	2
29	S205-081002	Гайка	1
38	71EM-55150	Опора	1
39	E171-2015	CATCH ASSY	2
43	S491-120252	Палец	2
44	S461-200202	Палец	2
45	S403-122002	Плоская шайба	8
N*	71E9-61000	Капот двигателя в сборе	1
N*	71E9-61002	Капот двигателя в сборе	1
