Рукоять (7.85 м, длинного хода) экскаватора гусеничного Hyundai R290LC-3

Код подсистемы:6024

Наименование:ARM(7.85M, LONG REACH)

Версия:2001.10.20 REV.16

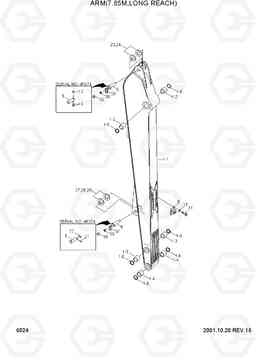

ARM(7.85M, LONG REACH) R290LC-3

Поз.	Код	Наименование	Кол	Прим.
1	61E9-26000	ARM ASSY-LONG REACH	1
1	61E9-26001	ARM ASSY-LONG REACH	1
1	61E9-26002	ARM ASSY-LONG REACH	1
1	61E9-26003	ARM ASSY-LONG REACH	1
1-2	61E9-11280	Втулка	2
1-2	X124-903102	Втулка	2
1-2	61EN-12210	Втулка	2
1-3	61E3-1124	Втулка	2
1-3	X124-652069	Втулка	2
1-4	61E3-1125	Втулка	2
1-4	61E3-11251	Втулка	2
1-4	61E3-11310	Втулка	2
1-4	61EN-13300	Втулка	2
1-5	S700-090309	Кольцо	2
1-6	S700-065206	Кольцо	4
11	S017-160502	Болт с шестигранной головкой (под шестигранник)	6
12	S205-161002	Гайка	2
14	S205-161002	Гайка	2
15	S411-160002	Шайба пружинная	6
21	61E3-1190	контактный остановка	1
22	61E3-1191	SPRING-LOCK	1
23	S391-090165	прокладка тур (1.0T)	2
24	S392-090165	SHIM-ROUND(2.0T)	2
27	S390-065120	SHIM-ROUND(0.5T)	1
28	S391-165120	Прокладка	1
29	S392-065120	Прокладка	1
35	S017-120252	Болт с шестигранной головкой (под шестигранник)	4
36	S411-120002	Шайба пружинная	4
37	65EA-10720	Пластина	1
38	61EN-11110	Пластина	1
5	61E9-1105	Палец	1
5	61E8-11410	Палец	1
6	61E3-1105	Палец	1
6	61E8-11010	Палец	1
8	62E1-1110	Кронштейн	1
N1-1	61E9-26011	ARM WA	1
N1-1	61E9-26012	ARM WA	1
N1-1	61E9-26013	ARM WA	1
N1-1	61E9-26014	ARM WA	1
