Топливный бак (бензобак) экскаватора гусеничного Hyundai R290LC-3H

Код подсистемы:1070

Наименование:FUEL TANK

Версия:2000. 7.10 REV.14

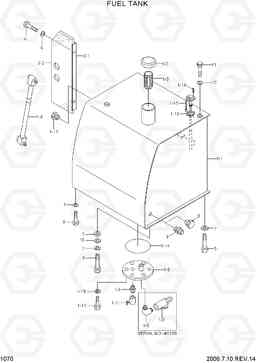

FUEL TANK R290LC-3H

Поз.	Код	Наименование	Кол	Прим.
1	@	FUEL TANK ASSY	1
1-1	31E9-04010	Топливный бак (бензобак) ва	1
1-1	31E9-04011	Топливный бак (бензобак) ва	1
1-1	31E9-04012	Топливный бак (бензобак) ва	1
1-10	E128-1053	Прокладка	1
1-11	P220-430202	Пробка (заглушка)	1
1-12	S017-100352	Болт с шестигранной головкой (под шестигранник)	6
1-13	S411-100002	Шайба пружинная	6
1-14	S632-175002	Кольцо уплотнительное (О-кольцо)	1
1-15	21E9-10700	Датчик топлива	1
1-15	24E7-00170	Датчик топлива	1
1-16	S161-050162	SCREW-CROSS R/RD	5
1-2	E131-1038	Крышка топливного бака	1
1-3	E131-1039	Фильтр	1
1-3	31E1-10300	Фильтр	1
1-4	E131-0251	Указатель уровня масла	1
1-5	31E5-3054	ELBOW	1
1-6	31E5-3049	Фиттинг	1
1-7	E131-1006	игла клапана	1
1-8	31E9-1029	COVER ASSY	1
1-9	11L1-3020	FUEL STOP VALVE	1
10	91E6-60200	Шайба	2
11	S017-120202	Болт с шестигранной головкой (под шестигранник)	2
12	S411-120002	Шайба пружинная	2
2	E231-0134	прокладка (1.0T)	5
3	71E9-54061	SCREEN ASSY-FUEL TANK	1
3-1	71E9-54071	PLATE-SCREEN	1
3-2	71E9-54081	SPONGE	1
4	S017-120252	Болт с шестигранной головкой (под шестигранник)	2
5	S017-200402	Болт с шестигранной головкой (под шестигранник)	4
6	S403-122002	Плоская шайба	2
7	S411-200002	Шайба пружинная	2
7	S411-200002	Шайба пружинная	4
8	P220-430204	вилка с шестигранной	1
9	P090-101008	CONNECTOR-HOSE	1
