UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R290LC-3H
UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R290LC-3H со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2040
Наименование:UPPER HYDRAULIC PIPING(BASE)
Версия:'98. 3.20 REV.5

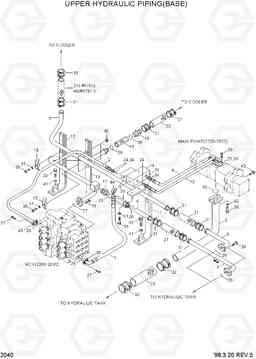

UPPER HYDRAULIC PIPING(BASE) R290LC-3H
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P640-167310 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31E9-12070 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31E9-11110 | Кронштейн | 1 | ||
| 12 | 31E9-0034 | Кронштейн | 1 | ||
| 13 | 31E9-11100 | Кронштейн | 1 | ||
| 14 | 31E9-01560 | Корпус клапана | 1 | ||
| 15 | 31E5-3001 | Трубный зажим | 3 | ||
| 17 | 31E4-3049 | Фиттинг | 1 | ||
| 18 | 31E9-0147 | Фиттинг | 1 | ||
| 19 | 31E9-0141 | Клапан обратный | 1 | ||
| 2 | P660-167317 | Рукав высокого давления (РВД) | 1 | ||
| 20 | 31E9-0142 | Клапан обратный | 1 | ||
| 21 | P760-071025 | Рукав высокого давления (РВД) | 3 | ||
| 21 | P760-071025 | Рукав высокого давления (РВД) | 2 | ||
| 22 | P760-071030 | Рукав высокого давления (РВД) | 1 | ||
| 23 | P760-102070 | Рукав высокого давления (РВД) | 1 | ||
| 23 | P760-102074 | HOSE-RUBBER LOW | 1 | ||
| 24 | CO0027B | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 25 | P174-160104 | фланец раскол | 4 | ||
| 26 | CO0423A | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 27 | CO0352A | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | S631-044001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 29 | S631-048001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3 | 31E9-12010 | Трубка в сборе | 1 | ||
| 30 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | S520-055000 | Зажим | 16 | ||
| 32 | S520-085000 | Зажим | 4 | ||
| 33 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 34 | P010-110006 | Соединитель | 3 | ||
| 35 | P017-100852 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 36 | S017-160402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | S107-160402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | S107-100254 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 38 | S107-120304 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 39 | S107-120354 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 4 | 31E9-11040 | Трубка в сборе | 1 | ||
| 4 | 31E9-12080 | Трубка в сборе | 1 | ||
| 40 | S207-101002 | Гайка | 2 | ||
| 41 | S411-100002 | Шайба пружинная | 9 | ||
| 42 | S411-160002 | Шайба пружинная | 4 | ||
| 43 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 44 | P030-110005 | Штуцер -90 | 1 | ||
| 45 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 46 | P760-071015 | HOSE-RUBBER LOW | 1 | ||
| 5 | 31E9-11050 | Трубка в сборе | 1 | ||
| 6 | 31E9-11060 | Трубка в сборе | 1 | ||
| 7 | 31E9-12020 | Трубка в сборе | 1 | ||
| 8 | 31E9-12030 | Трубка в сборе | 1 | ||
| 9 | 31E9-12060 | Рукав высокого давления (РВД) | 1 |
