BOOM(10.2M, LONG REACH) экскаватора гусеничного Hyundai R290LC-3H

Код подсистемы:6011

Наименование:BOOM(10.2M, LONG REACH)

Версия:2001. 4.10 REV.15

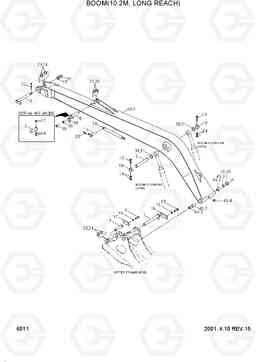

BOOM(10.2M, LONG REACH) R290LC-3H

Поз.	Код	Наименование	Кол	Прим.
1	61E5-1101	Палец	1
10	S017-160402	Болт с шестигранной головкой (под шестигранник)	2
12	S017-161502	Болт с шестигранной головкой (под шестигранник)	2
13	S017-161802	Болт с шестигранной головкой (под шестигранник)	2
14	S205-161002	Гайка	8
14	S205-161002	Гайка	6
15	S411-160002	Шайба пружинная	12
16	E262-1071	Пластина	1
17	61E9-1082	Пластина	2
18	61E5-1080	Стопор пальца	2
19	62E1-1107	Шайба	1
2	61E9-1102	Палец	1
20	62E1-1108	NUT-SLOTTED	1
23	S391-090165	прокладка тур (1.0T)	6
24	S392-090165	SHIM-ROUND(2.0T)	6
25	S391-100190	SHIM-ROUND(1.0T)	1
26	S392-100190	SHIM-ROUND(2.0T)	1
3	61E9-11120	Палец	1
30	S391-100150	прокладка тур (1.0T)	1
31	S392-100150	SHIM-ROUND(2.0T)	1
32	S461-800902	Палец	1
33	S501-200002	контактный самоблокирующиеся	2
34	62E1-1100	STAY WA	1
35	S017-120252	Болт с шестигранной головкой (под шестигранник)	2
36	S411-120002	Шайба пружинная	2
38	61EN-11110	Пластина	1
4	61E9-1104	Палец	2
40	61E9-16000	Стрела в сборе	1
40	61E9-16001	Стрела в сборе	1
40	61E9-16002	Стрела в сборе	1
40-1	61E9-16011	BOOM WA	1
40-1	61E9-16012	BOOM WA	1
40-2	61E5-1121	Втулка	2
40-2	X114-103170	Втулка	2
40-2	61EN-12070	Втулка	2
40-3	S700-100308	Кольцо	2
40-4	S651-810002	Масленка	1
5	61E9-1105	Палец	1
5	61E8-11410	Палец	1
7	62E1-1106	Палец	2
9	S017-160302	Болт с шестигранной головкой (под шестигранник)	4
N40-1	61E9-16010	BOOM WA	1
