QUICK COUPLING экскаватора гусеничного Hyundai R290LC-3H
QUICK COUPLING экскаватора гусеничного Hyundai R290LC-3H со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6032
Наименование:QUICK COUPLING
Версия:'99. 2.28 REV.11

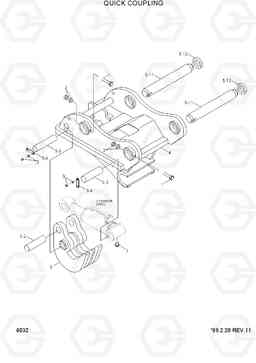

QUICK COUPLING R290LC-3H
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 10R0100 | LINK ASSY | 1 | ||
| 1 | 06R0101 | Болт | 2 | ||
| 2 | 06R0102 | Гайка | 4 | ||
| 3 | 06R0103 | Болт барашек | 8 | ||
| 4 | 06R0110 | BODY-LINK | 1 | ||
| 5 | 06R0130 | Палец | 1 | ||
| 5-1 | 10R0131 | PIN-LINK ASSY | 2 | ||
| 5-2 | 10R0134 | PIN-LODE | 1 | ||
| 5-3 | 10R0135 | Палец гидроцилиндра | 1 | ||
| 5-4 | 10R0136 | CAP-CYL PIN | 2 | ||
| 5-5 | 10R01-37 | PIN-HITCH | 1 | ||
| 5-6 | 10R0138 | CAP-HITCH PIN | 2 | ||
| 6 | 06R0140 | HITCH ASSY | 1 | ||
| 7 | 06R0160 | GREASE NIPPLE | 1 | ||
| N5-11 | 10R0132 | PIN-LINK | 2 | ||
| N5-12 | 10R0133 | CAP-LINK PIN | 2 |
