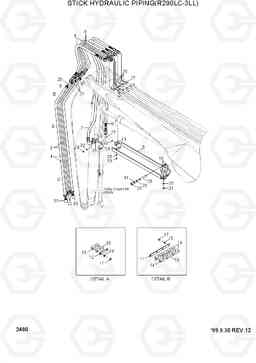

STICK HYD PIPING(R290LC-3LL) лесохозяйственной машины гусеничной Hyundai R290LC-3_LL/RB

Код подсистемы:2480

Наименование:STICK HYD PIPING(R290LC-3LL)

Версия:'99.9.30 REV.12

STICK HYD PIPING(R290LC-3LL) R290LC-3_LL/RB

Поз.	Код	Наименование	Кол	Прим.
10	31FL-60230	CLAMP-HALF	2
11	31W1-60080	Пластина	4
12	31W1-60110	Пластина	2
13	31FL-60240	SUPPORT WA	1
14	31W1-60030	CLAMP-TUBE	16
15	31W1-60060	CLAMP-TUBE	8
16	31W1-60040	CLAMP-TUBE	4
17	31W1-60130	Болт с шестигранной головкой (под шестигранник)	20
18	31W1-60170	Шайба пружинная	20
19	S017-200302	Болт с шестигранной головкой (под шестигранник)	2
20	S411-200002	Шайба пружинная	6
21	S017-200502	Болт с шестигранной головкой (под шестигранник)	2
22	P81-0105	Болт с шестигранной головкой (под шестигранник)	2
23	P174-200106	фланец гидрокси, сплит	2
24	138293	Болт с шестигранной головкой (под шестигранник)	4
25	31L1-3029	Кольцо уплотнительное (О-кольцо)	1
26	2-014	SEAL-LOK O-RING	4
27	2-021	SEAL-LOK O-RING	7
28	S061-320250	Шпилька резьбовая (нарезанный с двух концов болт)	1
29	S207-202002	Гайка	2
3	31FL-60160	Трубка в сборе	2
30	116121	Шайба пружинная	4
31	S403-200002	Плоская шайба	2
32	31FR-60270	CAP	2
33	31W1-60470	CAP	2
4	31FL-60170	Трубка в сборе	2
5	31FL-60180	Рукав высокого давления (РВД)	2
6	31FL-60190	Рукав высокого давления (РВД)	2
7	31FL-60200	Рукав высокого давления (РВД)	1
8	31FL-60210	Рукав высокого давления (РВД)	1
9	31FL-60220	GUARD WA	1
