ENGINE HOOD(LOW NOISE,R290LC-3LL,RB) лесохозяйственной машины гусеничной Hyundai R290LC-3_LL/RB

Код подсистемы:4032

Наименование:ENGINE HOOD(LOW NOISE,R290LC-3LL,RB)

Версия:'99.9.30 REV.12

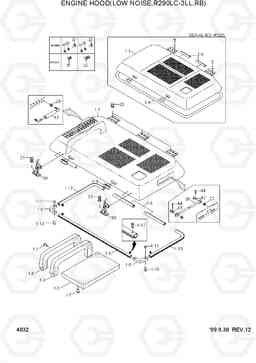

ENGINE HOOD(LOW NOISE,R290LC-3LL,RB) R290LC-3_LL/RB

Поз.	Код	Наименование	Кол	Прим.
1	71E9-66900	Капот двигателя в сборе	1
1	71E9-66901	Капот двигателя в сборе	1
1	71E9-66902	Капот двигателя в сборе	1
1-1	71E9-66910	ENGINE HOOD WA	1
1-10	S141-050202	Болт	2
1-11	S201-050002	Гайка	4
1-12	91EK-12010	RIVET	12
1-13	S771-013700	Уплотнитель	2
1-2	71E9-66921	SPONGE	1
1-3	71E9-61211	SPONGE	1
1-4	E171-9999	HANDLE-RUBBER	2
1-5	S771-047400	Уплотнитель	1
1-5	S771-018100	Уплотнитель	1
1-6	S771-003800	Уплотнитель	2
1-7	71EM-51580	Болт	14
1-8	71E9-61220	SPONGE	1
1-9	71E5-61480	RUBBER-CUSHION	1
12	E271-2128	GAS SPRING	1
20	S017-120252	Болт с шестигранной головкой (под шестигранник)	9
20	S037-122552	Болт	9
22	S411-120002	Шайба пружинная	9
22	S411-120002	Шайба пружинная	2
23	S015-080252	Болт с шестигранной головкой (под шестигранник)	4
23	S035-082522	Болт	4
24	S403-082002	Плоская шайба	4
25	S411-080002	Шайба пружинная	4
29	S205-081002	Гайка	1
38	71EM-55150	Опора	1
39	E171-2015	CATCH ASSY	2
43	S491-120252	Палец	2
44	S461-200202	Палец	2
45	S403-102002	Плоская шайба	12
