UPPER HYD PIPING(BASE, #0112-1176) экскаватора гусеничного Hyundai R290LC-7
UPPER HYD PIPING(BASE, #0112-1176) экскаватора гусеничного Hyundai R290LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3105
Наименование:UPPER HYD PIPING(BASE, #0112-1176)
Версия:2005. 3.31 REV.3C

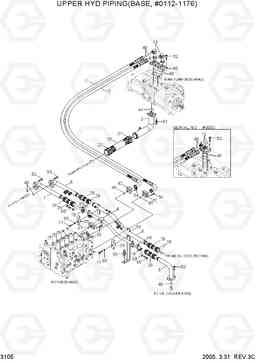

UPPER HYD PIPING(BASE, #0112-1176) R290LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | UPPER HYD PIPING-BASE | 1 | ||
| 11 | 32N8-13070 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 32N8-13071 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 32N8-13060 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 32N8-13061 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31N8-12200 | Трубка | 2 | ||
| 13 | 31NA-12050 | Колено 90 ORFS | 2 | ||
| 14 | 31ER-11111 | Клапан обратный | 1 | ||
| 14 | 31ER-11121 | Клапан обратный | 1 | ||
| 15 | 31ER-11121 | Клапан обратный | 1 | ||
| 15 | 31N7-12280 | Клапан обратный | 1 | ||
| 15 | 31N7-12281 | Клапан обратный | 1 | ||
| 25 | P760-101035 | Рукав высокого давления (РВД) | 1 | ||
| 26 | P760-072025 | Рукав высокого давления (РВД) | 4 | ||
| 27 | S520-100000 | Зажим | 4 | ||
| 27 | 31N6-11190 | Зажим | 4 | ||
| 28 | S520-055000 | Зажим | 16 | ||
| 28 | S572-650006 | хомут, тип провода | 16 | ||
| 29 | 31E5-3001 | Трубный зажим | 2 | ||
| 3 | 32N8-13010 | PIPE WA-SUCTION | 1 | ||
| 3 | 32N8-13011 | PIPE WA-SUCTION | 1 | ||
| 33 | 32N8-13090 | Кронштейн | 1 | ||
| 4 | 32N8-13031 | Трубка | 1 | ||
| 4 | 32N8-13032 | Трубка | 1 | ||
| 42 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 44 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 45 | S621-021001 | О кольцо | 2 | ||
| 47 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 48 | Y172-003004 | О кольцо | 5 | ||
| 49 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 5 | 32N8-13100 | Трубка | 1 | ||
| 51 | S109-160406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 52 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 53 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 54 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 55 | S037-102522 | Болт | 2 | ||
| 59 | S411-100002 | Шайба пружинная | 3 | ||
| 6 | 32N8-13051 | Трубка | 1 | ||
| 6 | 32N8-13052 | Трубка | 1 | ||
| 68 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 69 | S403-121002 | Плоская шайба | 4 | ||
| 7 | 31N8-12151 | Трубка | 1 | ||
| 77 | S017-100752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 8 | 31N8-12160 | Трубка | 1 | ||
| 8 | 31N9-12130 | Трубка | 1 | ||
| 8 | 31N9-12131 | Трубка | 1 | ||
| 83 | P174-160115 | фланец раскол | 4 |
