UPPER HYD PIPING(BASE, #1180-) экскаватора гусеничного Hyundai R290LC-7
UPPER HYD PIPING(BASE, #1180-) экскаватора гусеничного Hyundai R290LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3107
Наименование:UPPER HYD PIPING(BASE, #1180-)
Версия:2008. 5.31 REV.8E

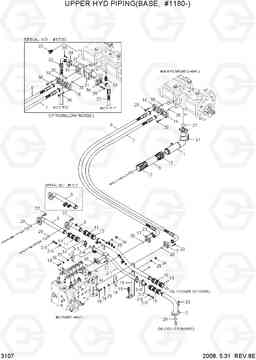

UPPER HYD PIPING(BASE, #1180-) R290LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | UPPER HYD PIPING-BASE | 1 | ||
| 1 | 31N8-13140 | PIPE WA-SUCTION | 1 | ||
| 10 | P760-072025 | Рукав высокого давления (РВД) | 2 | ||
| 10 | 31N8-13090 | Шланг | 2 | ||
| 11 | P760-072020 | Рукав высокого давления (РВД) | 2 | ||
| 11 | 31N8-13080 | Рукав высокого давления (РВД) | 2 | ||
| 12 | 31N6-11190 | Зажим | 4 | ||
| 13 | S572-650006 | хомут, тип провода | 16 | ||
| 13 | S572-640006 | Зажим | 16 | ||
| 14 | 31E5-3001 | Трубный зажим | 2 | ||
| 15 | 31N8-16200 | BRACKET-RETURN | 1 | ||
| 16 | P174-160115 | фланец раскол | 4 | ||
| 17 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 18 | S017-100902 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 19 | S037-103022 | Болт | 2 | ||
| 2 | 31N8-16151 | PIPE SUB ASSY(WITH C/V) | 1 | ||
| 2-1 | 31N8-16141 | Трубка | 1 | ||
| 2-2 | 31ER-11121 | Клапан обратный | 1 | ||
| 2-3 | 31N7-12281 | Клапан обратный | 1 | ||
| 2-4 | Y172-003004 | О кольцо | 2 | ||
| 2-5 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S403-122006 | Плоская шайба | 4 | ||
| 20 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 12 |
STD
|
|
| 20 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 |
STD
|
|
| 20 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 |
OPT, LOW NOISE
|
|
| 21 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 22 | S109-120256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 23 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 24 | S205-101002 | Гайка | 2 | ||
| 25 | S403-102002 | Плоская шайба | 4 | ||
| 26 | S411-100002 | Шайба пружинная | 2 | ||
| 27 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 29 | Y172-003004 | О кольцо | 3 | ||
| 3 | 32N8-13100 | Трубка | 1 | ||
| 30 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 31 | 31N8-16320 | Корпус клапана | 2 |
OPT, LOW NOISE
|
|
| 32 | 31N8-16330 | Рукав высокого давления (РВД) | 2 |
OPT, LOW NOISE
|
|
| 33 | 31EK-11130 | COUPLING-SCREW | 2 |
OPT, LOW NOISE
|
|
| 34 | P173-160104 | фланец гидрокси, сплит | 4 |
OPT, LOW NOISE
|
|
| 35 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 |
OPT, LOW NOISE
|
|
| 36 | S109-120956 | Болт с шестигранной головкой (под шестигранник) | 8 |
OPT, LOW NOISE
|
|
| 37 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 |
OPT, LOW NOISE
|
|
| 4 | 31N8-16171 | Трубка | 1 | ||
| 4 | 31N8-16380 | Трубка в сборе | 1 | ||
| 5 | 31N8-12151 | Трубка | 1 | ||
| 6 | 31N9-12131 | Трубка | 1 | ||
| 6 | 31N8-12780 | Трубка | 1 | ||
| 7 | 31N8-13150 | Рукав высокого давления (РВД) | 1 |
STD
|
|
| 7 | 31N8-13170 | Рукав высокого давления (РВД) | 1 |
OPT, LOW NOISE
|
|
| 8 | 31N8-13160 | Рукав высокого давления (РВД) | 1 |
STD
|
|
| 8 | 31N8-13180 | Рукав высокого давления (РВД) | 1 |
OPT, LOW NOISE
|
|
| 9 | P760-101040 | Рукав высокого давления (РВД) | 1 |
