UPPER HYDRAULIC PIPING(TRAVEL, -#1176) экскаватора гусеничного Hyundai R290LC-7
UPPER HYDRAULIC PIPING(TRAVEL, -#1176) экскаватора гусеничного Hyundai R290LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3110
Наименование:UPPER HYDRAULIC PIPING(TRAVEL, -#1176)
Версия:2005. 3.31 REV.5C

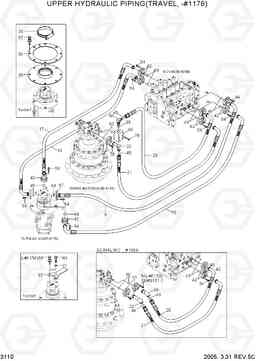

UPPER HYDRAULIC PIPING(TRAVEL, -#1176) R290LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | UPPER HYD PIPING-BASE | 1 | ||
| 10 | 31N8-12490 | HOSE ASSY-ORFSXFLG | 1 | ||
| 10 | 31N8-12491 | Шланг в сборе | 1 | ||
| 16 | 31N8-12440 | HOSE ASSY-FLGXFLG | 1 | ||
| 16 | 31N8-12441 | шланг в сборе flgxflg | 1 | ||
| 17 | 31N8-12450 | HOSE ASSY-FLGXFLG | 1 | ||
| 17 | 31N8-12451 | шланг в сборе flgxflg | 1 | ||
| 20 | 31N8-12251 | Шланг в сборе | 1 | ||
| 20 | 31N8-12252 | HOSE ASSY-ORFSXFLG,0X90 | 1 | ||
| 21 | 31N8-12261 | Шланг в сборе | 1 | ||
| 21 | 31N8-12262 | HOSE ASSY-ORFSXFLG,0X90 | 1 | ||
| 22 | 31N8-12310 | ELBOW-ORFS | 1 | ||
| 22 | 31N8-12311 | ELBOW-ORFS | 1 | ||
| 22 | 31N8-11312 | Колено 90 | 1 | ||
| 22 | 31N8-16210 | Колено 90, фланец | 1 | ||
| 35 | 31N1-40941 | резиновая т / совместное | 1 | ||
| 36 | 31N1-40951 | Крышка Т / совместное | 1 | ||
| 37 | 31N1-40960 | BRACKET-T/JOINT | 1 | ||
| 37 | 31N1-40961 | Кронштейн т / совместное | 1 | ||
| 38 | S520-130000 | Зажим | 1 | ||
| 41 | P173-120102 | фланец гидрокси, сплит | 4 | ||
| 41 | P173-120102 | фланец гидрокси, сплит | 2 | ||
| 42 | P173-160104 | фланец гидрокси, сплит | 20 | ||
| 45 | S621-021001 | О кольцо | 2 | ||
| 46 | S621-018001 | О кольцо | 2 | ||
| 49 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 50 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 54 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 48 | ||
| 54 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 55 | S037-102522 | Болт | 3 | ||
| 57 | S037-102022 | Болт | 8 | ||
| 66 | 31N8-12520 | ELBOW-ORFS | 1 | ||
| 66 | 31N8-12521 | ELBOW-ORFS | 1 | ||
| 66 | 31N8-11322 | Штуцер 90 orfs | 1 | ||
| 66 | 31N8-16220 | Фланец | 1 | ||
| 78 | S109-100706 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 80 | S017-140302 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 81 | S411-140002 | Шайба пружинная | 3 | ||
| 84 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 85 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 9 | 31N8-12500 | HOSE ASSY-ORFSXFLG | 1 | ||
| 9 | 31N8-12501 | Шланг в сборе | 1 |
