BOOM SAFETY LOCK SYSTEM(-#0069) экскаватора гусеничного Hyundai R290LC-7
BOOM SAFETY LOCK SYSTEM(-#0069) экскаватора гусеничного Hyundai R290LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3420
Наименование:BOOM SAFETY LOCK SYSTEM(-#0069)
Версия:2002. 4.10 REV.3

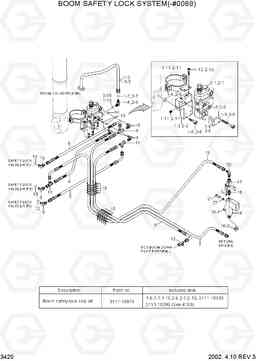

BOOM SAFETY LOCK SYSTEM(-#0069) R290LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | BOOM SAFETY LOCK SYS | 1 |
SEE 3421
|
|
| 1 | 31N8-52110 | Гидроцилиндр стрелы, левый | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 1-1 | 31EN-95010 | VALVE-SAFETY LOCK | 1 |
SEE 3430
|
|
| 1-11 | 31N8-91560 | CLAMP-BAND ASSY | 1 | ||
| 1-12 | S107-120306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-2 | 31N8-91550 | BLOCK ASSY-RH | 1 | ||
| 1-3 | 32E9-10250 | Трубка в сборе | 1 | ||
| 1-3 | 31N8-90560 | Трубка в сборе | 1 | ||
| 1-4 | X520-110017 | Штуцер 90 orfs | 1 | ||
| 1-5 | 31EG-90550 | FLANGE-PLUGING | 1 | ||
| 1-8 | S109-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-9 | S109-120956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | P020-110002 | Колено 90 | 2 | ||
| 11 | 32E6-10460 | TEE-SWEVEL NUT | 2 | ||
| 12 | P320-040404 | TEE-RUN TYPE | 1 | ||
| 13 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 14 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 15 | S552-020102 | Зажим | 10 | ||
| 16 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 | ||
| 16-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 | ||
| 16-2 | 21E5-50230 | Жгут доб | 1 | ||
| 17 | 31E5-50330 | клапан отключения | 1 | ||
| 18 | 31E5-50340 | Соединитель | 1 | ||
| 19 | P623-047046 | Шланг в сборе | 1 | ||
| 2 | 31N8-52120 | Гидроцилиндр стрелы, правый | 1 | ||
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 2-1 | 31EN-95010 | VALVE-SAFETY LOCK | 1 |
SEE 3430
|
|
| 2-11 | 31N8-91560 | CLAMP-BAND ASSY | 2 | ||
| 2-12 | S107-120306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2-2 | 31N8-91540 | BLOCK ASSY-LH | 1 | ||
| 2-3 | 32E9-10240 | Трубка в сборе | 1 | ||
| 2-3 | 31N8-90550 | Трубка в сборе | 1 | ||
| 2-4 | X520-110017 | Штуцер 90 orfs | 1 | ||
| 2-5 | 31EG-90550 | FLANGE-PLUGING | 1 | ||
| 2-8 | S109-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-9 | S109-120956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | 31E5-50350 | Колено 90 | 1 | ||
| 21 | S015-050502 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 22 | S411-050002 | Шайба пружинная | 2 | ||
| 3 | P620-042054 | Шланг в сборе | 1 | ||
| 4 | P600-047019 | HOSE ASSY-THD 0X0 | 1 | ||
| 5 | P620-042023 | Шланг в сборе | 1 | ||
| 6 | P600-062020 | HOSE ASSY-THD 0X0 | 1 | ||
| 7 | P620-062064 | Шланг в сборе | 1 | ||
| 8 | 31EG-90540 | TEE-R/TYPE,S/NUT | 1 | ||
| 9 | P020-110001 | Колено 90 | 4 | ||
| K | 31Y1-18070 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-10 | S621-021001 | О кольцо | 1 | ||
| K1-6 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K1-7 | S631-021004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K2-10 | S621-021001 | О кольцо | 1 | ||
| K2-6 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2-7 | S631-021004 | Кольцо уплотнительное (О-кольцо) | 1 |
