Поворотный редуктор (Гидромотор поворота платформы, #0151-) экскаватора гусеничного Hyundai R290LC-7
Поворотный редуктор (Гидромотор поворота платформы, #0151-) экскаватора гусеничного Hyundai R290LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4101
Наименование:SWING MOTOR(#0151-)
Версия:2008. 2.29 REV.8B

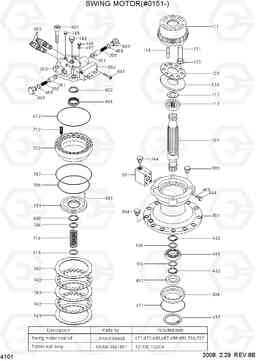

SWING MOTOR(#0151-) R290LC-7
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
*-1 | 31N8-12010 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
*-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4110
|
|
031 | XKAH-00121 | клапан тормоза | 1 | ||
051 | XKAH-00122 | Клапан предохранительный (разгрузочный, сброса давления) | 2 | ||
052 | XKAH-00115 | Корпус клапана | 1 | ||
101 | XKAH-00162 | Вал приводной (ведущий) | 1 | ||
106 | XKAH-00161 | Вставка | 3 | ||
111 | XKAH-00160 | Блок цилиндров | 1 | ||
113 | XKAH-00159 | Втулка (сферическая) | 1 | ||
114 | XKAH-00158 | Пружина | 1 | ||
116 | XKAH-00157 | Штанга толкателя | 12 | ||
117 | XKAH-00156 | Втулка распорная | 1 | ||
118 | XKAH-00155 | прокладка г | 1 | ||
123 | XKAH-00152 | Тарелка клапана | 1 | ||
124 | XKAH-00151 | плита обуви | 1 | ||
131 | XKAH-00150 | Диск распределительный | 1 | ||
301 | XKAH-00149 | CASING | 1 | ||
303 | XKAH-00546 | клапан корпус | 1 | ||
304 | XKAH-00147 | COVER-FRONT | 1 |
-#1633,#1638
|
|
304 | XKAH-00930 | Крышка передняя | 1 |
1634-1637,1639-
|
|
351 | XKAH-00146 | PLUNGER | 2 | ||
355 | XKAH-00145 | Пружина | 2 | ||
401 | XKAH-00144 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
432 | XKAH-00143 | Кольцо стопорное | 2 | ||
433 | XKAH-00142 | Кольцо стопорное | 1 | ||
437 | XKAH-00141 | Кольцо стопорное | 1 | ||
438 | XKAH-00140 | Кольцо стопорное | 1 | ||
443 | XKAH-00139 | Подшипник роликовый | 1 | ||
444 | XKAH-00138 | Подшипник роликовый | 1 | ||
451 | XKAH-00137 | Палец | 2 | ||
464 | XKAH-00136 | плагин В.П. | 1 | ||
468 | XKAH-00136 | плагин В.П. | 2 | ||
469 | XKAH-00135 | Пробка (заглушка) | 2 | ||
702 | XKAH-00130 | Поршень тормозного цилиндра | 1 | ||
712 | XKAH-00127 | SPRING-BRAKE | 20 | ||
742 | XKAH-00126 | пластина трения | 2 | ||
743 | XKAH-00125 | плита необходимое разделение | 3 | ||
744 | XKAH-00120 | Пробка (заглушка) | 2 | ||
745 | XKAH-00119 | Пробка (заглушка) | 1 | ||
746 | XKAH-00118 | Пробка (заглушка) | 1 | ||
841 | XKAH-00114 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
993 | XKAH-00124 | Пробка (заглушка) | 1 | ||
994 | XKAH-00123 | Пробка (заглушка) | 1 | ||
K | XKAH-00465 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K471 | XKAH-00134 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K472 | XKAH-00133 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K485 | XKAH-00052 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K487 | XKAH-00052 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K488 | XKAH-00132 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K491 | XKAH-00131 | Сальник | 1 |
-#1633,#1638
|
|
K491 | XKAH-00929 | Сальник | 1 |
1634-1637,1639-
|
|
K706 | XKAH-00129 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K707 | XKAH-00128 | Кольцо уплотнительное (О-кольцо) | 1 | ||
N | @ | NOT INDIVIDUALLY SUPPLIED | 1 | ||
N* | 31N8-10120 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 |
SEE 4100
|
|
N* | 31N8-10121 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 | ||
N* | 31N8-10122 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 | ||
N* | 31N8-10123 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 | ||
NS121 | XKAH-00154 | Поршень | 9 | ||
NS122 | XKAH-00153 | SHOE | 9 | ||
S | XKAH-00615KT | Комплект поршней (поршень в сборе) | 1 |
SEE ILLUST
|
