Поворотный редуктор (-#2205) экскаватора гусеничного Hyundai R290LC-7
Поворотный редуктор (-#2205) экскаватора гусеничного Hyundai R290LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4110
Наименование:SWING REDUCTION GEAR(-#2205)
Версия:2008. 2.29 REV.8B

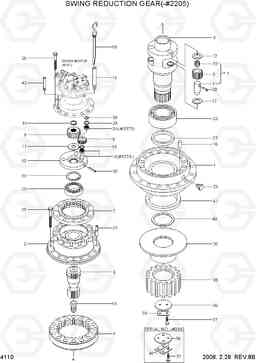

SWING REDUCTION GEAR(-#2205) R290LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | 1 | ||
| * | @ | SWING MOTOR ASSY | 1 |
SEE 4100
|
|
| *-1 | XKAQ-00021 | PIN ASSY № 2 | 3 | ||
| 1 | XKAQ-00112 | CASING-FRONT | 1 | ||
| 1 | XKAQ-00141 | CASING-FRONT | 1 | ||
| 1 | XKAQ-00279 | CASING-FRONT | 1 | ||
| 1 | XKAQ-00329 | передней панели корпуса | 1 | ||
| 10 | XKAQ-00016 | CARRIER | 1 | ||
| 12 | XKAQ-00059 | Шайба упорная | 6 | ||
| 13 | XKAQ-00058 | Штифт упорный | 1 | ||
| 14 | XKAQ-00019 | Палец стальной | 3 | ||
| 14 | XKAQ-00136 | Палец | 3 |
INC NEEDLE CAGE
|
|
| 15 | XKAQ-00057 | стороны плиты 1 | 3 | ||
| 16 | XKAQ-00056 | MAGNET | 4 | ||
| 17 | XKAQ-00055 | стороны плиты 3 | 1 | ||
| 18 | XKAQ-00054 | Брусок | 1 | ||
| 18 | XKAQ-00034 | Брусок | 1 | ||
| 19 | XKAQ-00035 | Датчик трубы | 1 | ||
| 2 | XKAQ-00003 | Корпус среднего | 1 | ||
| 20 | XKAQ-00017 | RING-SPACER | 1 | ||
| 20 | XKAQ-00111 | кольцевой проставки | 1 | ||
| 21 | XKAQ-00053 | контактный стук | 4 | ||
| 21 | XKAQ-00053 | контактный стук | 2 | ||
| 22 | XKAQ-00028 | Подшипник роликовый | 1 | ||
| 23 | XKAQ-00027 | Подшипник роликовый | 1 | ||
| 24 | XKAQ-00030 | Подшипник игольчатый | 3 | ||
| 25 | XKAQ-00052 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 26 | XKAQ-00051 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 27 | XKAQ-00033 | Сальник | 1 | ||
| 27 | XKAQ-00138 | Сальник | 1 | ||
| 27 | XKAQ-00280 | Сальник | 1 | ||
| 27 | XKAQ-00330 | Сальник | 1 | ||
| 28 | XKAQ-00050 | Палец | 3 | ||
| 29 | XKAQ-00049 | Пробка (заглушка) | 1 | ||
| 3 | XKAQ-00004 | Вал приводной (ведущий) | 1 | ||
| 3 | XKAQ-00328 | Вал приводной (ведущий) | 1 | ||
| 30 | XKAQ-00048 | Палец | 3 | ||
| 31 | XKAQ-00047 | кольцо остановка | 1 | ||
| 33 | XKAQ-00045 | кольцо остановка | 1 | ||
| 34 | XKAQ-00044 | Стопорная шайба (кольцо) | 2 | ||
| 34 | XKAQ-00292 | Стопорная шайба (кольцо) | 1 | ||
| 35 | XKAQ-00013 | Ведущая шестерня | 1 | ||
| 36 | XKAQ-00043 | плита замок | 1 | ||
| 36 | XKAQ-00296 | плита замок | 1 | ||
| 37 | XKAQ-00042 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | XKAQ-00042 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 38 | XKAQ-00041 | кольцо остановка | 3 | ||
| 39 | XKAQ-00040 | стороны плиты 2 | 3 | ||
| 4 | XKAQ-00006 | Шестерня коронная (кольцевая, планетарная), 2 | 1 | ||
| 40 | XKAQ-00109 | Кольцо стопорное | 1 | ||
| 41 | XKAQ-00110 | v печать | 1 | ||
| 42 | XKAQ-00143 | воздух столба передышку | 1 | ||
| 5 | XKAQ-00022 | Шестерня планетарная (сателлит) 2 | 3 | ||
| 6 | XKAQ-00062 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
| 6 | XKAQ-00012 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
| 7 | XKAQ-00008 | Шестерня коронная (кольцевая, планетарная), 1 | 1 | ||
| 8 | XKAQ-00024 | Шестерня планетарная (сателлит) 1 | 3 | ||
| 8 | XKAQ-00137 | Шестерня планетарная (сателлит) 1 | 3 | ||
| 9 | XKAQ-00009 | Солнечная (центральная / планетарная) шестерня №1 | 1 | ||
| 9 | XKAQ-00061 | Солнечная (центральная / планетарная) шестерня №1 | 1 | ||
| N*-2 | 31E9-01050 | Поворотный редуктор | 1 |
SB-I-2008-008.PDF
|
|
| N*-2 | 31E9-01051 | Поворотный редуктор | 1 |
SB-I-2008-008.PDF
|
|
| N*-2 | 31E9-01052 | Поворотный редуктор | 1 |
SB-I-2008-008.PDF
|
|
| N1 | XKAQ-00063 | CASING-FRONT | 1 | ||
| N11 | XKAQ-00060 | PIN ASSY 2 | 3 | ||
| N32 | XKAQ-00046 | Втулка (2) | 3 |
