Гидроцилиндр рукояти (#1622-1810) экскаватора гусеничного Hyundai R290LC-7
Гидроцилиндр рукояти (#1622-1810) экскаватора гусеничного Hyundai R290LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4191
Наименование:ARM CYLINDER(#1622-1810)
Версия:2007. 8.31 REV.7H

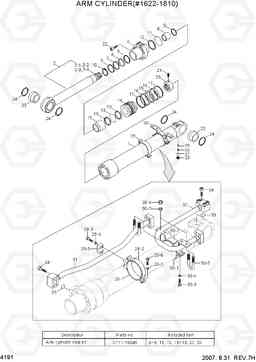

ARM CYLINDER(#1622-1810) R290LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N8-50135 | Гидроцилиндр рукояти | 1 | ||
| * | 31N8-52135 | Гидроцилиндр рукояти в сборе | 1 |
SAFETY LOCK
|
|
| *-1 | 31Y1-14905 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-14915 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-126000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26100 | Кольцо | 1 | ||
| 14 | 31Y1-15005 | Поршень | 1 | ||
| 2 | 31Y1-14965 | Шток в сборе | 1 | ||
| 20 | 31YC-64070 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 22 | S109-200904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 31YC-11161 | Втулка поршневого пальца | 2 | ||
| 24 | Y000-090000 | Кольцо | 4 | ||
| 25 | 31YC-2A070 | Клапан обратный | 1 | ||
| 26 | 31YC-99071 | винтовая пружина | 1 | ||
| 28 | P220-110103 | Заглушка | 1 | ||
| 29 | 31Y1-15015 | группа в сборе R | 1 | ||
| 29-1 | 31Y1-15050 | Хомут | 1 | ||
| 29-2 | 31YC-31420 | BAND | 1 | ||
| 29-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29-4 | S411-120002 | Шайба пружинная | 2 | ||
| 29-5 | 31YC-37040 | Трубный зажим | 1 | ||
| 29-6 | S015-120402 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29-7 | S411-120002 | Шайба пружинная | 2 | ||
| 30 | 31Y1-21925 | BAND ASSY-B | 1 | ||
| 30-1 | 31Y1-21930 | BAND SUB ASS'Y | 1 | ||
| 30-2 | 31YC-32240 | BAND | 1 | ||
| 30-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 30-4 | S411-120002 | Шайба пружинная | 1 | ||
| 30-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 30-6 | S201-101002 | Гайка | 4 | ||
| 30-7 | S411-100002 | Шайба пружинная | 4 | ||
| 31 | 31Y1-15025 | Трубка в сборе - R | 1 | ||
| 32 | 31Y1-15035 | Трубка в сборе (B) | 1 | ||
| 34 | S107-120554 | Болт | 8 | ||
| 4 | S732-110045 | Втулка | 1 | ||
| 5 | Y191-117000 | Кольцо стопорное | 1 | ||
| K | 31Y1-15045 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
STD, SEE ILLUST
|
|
| K | 31Y1-18255 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE 3540
|
|
| K11 | S631-140004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP140 | Кольцо | 1 | ||
| K15 | Y420-150000 | Уплотнение | 1 | ||
| K16 | Y310-150003 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-150002 | Пыльник | 2 | ||
| K18 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-085003 | Кольцо | 2 | ||
| K27 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-110011 | уплотнение штока | 1 | ||
| K7 | Y180-110020 | Кольцо | 1 | ||
| K8 | Y240-110013 | Кольцевой буфер | 1 | ||
| K9 | Y110-110011 | стеклоочиститель пыли | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N2-1 | @ | SPEAR-CUSHION | 1 | ||
| N2-2 | @ | VALVE-CHECK | 1 | ||
| N2-3 | @ | SPRING-COIL | 1 | ||
| N2-4 | @ | RING-STOP | 1 | ||
| N3 | 31Y1-14995 | Сальник | 1 |
