QUICK COUPLING PIPING(BM 6.25M) экскаватора гусеничного Hyundai R290LC-7A
QUICK COUPLING PIPING(BM 6.25M) экскаватора гусеничного Hyundai R290LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3440
Наименование:QUICK COUPLING PIPING(BM 6.25M)
Версия:2010. 2.28 REV.10B

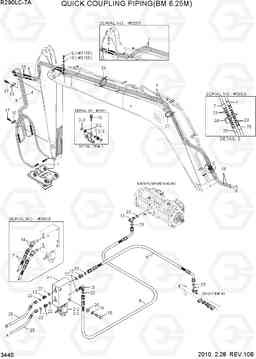

QUICK COUPLING PIPING(BM 6.25M) R290LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | QUICK CLAMP ASSY | 1 |
3443,45,60,70
|
|
| 10 | 34EA-91811 | Трубный зажим | 4 |
3.05,2.5,3.75AM
|
|
| 10 | 34EA-91811 | Трубный зажим | 3 |
2.1M ARM
|
|
| 11 | 31N4-22170 | Тройник тип запуска | 1 | ||
| 12 | X500-110001 | Разъем | 1 | ||
| 12 | X500-110001 | Разъем | 3 | ||
| 13 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 14 | X530-110001 | Штуцер | 2 | ||
| 15 | S017-100506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | S017-16075A | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 16 | S037-124026 | Болт | 2 | ||
| 17 | S037-103026 | Болт | 4 |
3.05,2.5,3.75AM
|
|
| 17 | S037-103026 | Болт | 3 |
2.1M ARM
|
|
| 18 | S411-100006 | Шайба пружинная | 2 | ||
| 19 | S411-160006 | Шайба пружинная | 1 | ||
| 2 | 34EA-91720 | Встроенный клапан в сборе | 1 | ||
| 2-1 | 34EA-91720BLOCK | Корпус клапана (коллектор) | 1 | ||
| 2-2 | GS044200NC | Соленоид (электромагнитный клапан) | 1 | ||
| 2-3 | CAP024L+DT | Соленоид (электромагнитная катушка) | 1 | ||
| 20 | S403-101006 | Плоская шайба | 2 | ||
| 21 | S554-054300 | Зажим | 30 | ||
| 22 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 23 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 24 | 31N4-90680 | termainal д / зажим | 1 | ||
| 25 | P920-047045 | Шланг в сборе | 1 | ||
| 3 | 31N4-90680 | termainal д / зажим | 1 | ||
| 3 | 31N8-95770 | Терминал д / зажим | 1 | ||
| 3-2 | X540-120001 | Разъем ORFS | 2 | ||
| 3-3 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 4 | 31N8-95720 | Трубка в сборе | 1 |
3.05,2.5,3.75AM
|
|
| 4 | 31N8-95740 | Трубка в сборе | 1 |
2.1M ARM
|
|
| 4 | 31N8-95780 | Трубка в сборе | 1 |
2.7M ARM
|
|
| 5 | 31N8-95730 | Трубка в сборе | 1 |
3.05,2.5,3.75AM
|
|
| 5 | 31N8-95750 | Трубка в сборе | 1 |
2.1M ARM
|
|
| 5 | 31N8-95790 | Трубка в сборе | 1 |
2.7M ARM
|
|
| 6 | P913-047036 | Шланг в сборе | 2 |
3.05M ARM
|
|
| 6 | P913-047024 | Шланг в сборе | 2 |
2.1M, 2.5M ARM
|
|
| 6 | P913-047050 | Шланг в сборе | 2 |
3.75M ARM
|
|
| 6 | P913-047034 | Шланг в сборе | 2 |
2.7M ARM
|
|
| 7 | P910-047183 | Шланг в сборе | 2 | ||
| 7 | P910-047135 | Шланг в сборе | 2 | ||
| 8 | P913-047026 | Шланг в сборе | 1 | ||
| 8 | 31N4-95770 | TERMINAL-Q/CLAMP | 1 | ||
| 8 | 31N8-95800 | Рукав высокого давления (РВД) | 1 | ||
| 9 | P930-042021 | Шланг в сборе | 1 |
