ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R290LC-7A
ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R290LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3540
Наименование:ARM SAFETY LOCK SYSTEM
Версия:2008. 5.31 REV.8E

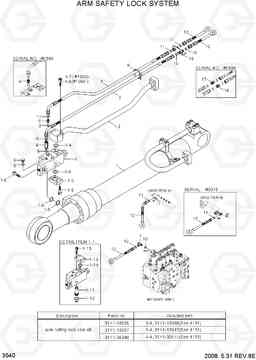

ARM SAFETY LOCK SYSTEM R290LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N8-52135 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1 | 31N8-52137 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1 | 31N8-52138 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1 | 31N8-52139 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1-0 | @ | ARM CYL SUB ASSY | 1 |
SEE 4190~92,*-1
|
|
| 1-1 | 31N6-90520 | Клапан | 1 | ||
| 1-1 | 31NA-91570 | Клапан | 1 | ||
| 1-11 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-11 | XKCH-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-12 | ZTAS-00002 | CAP | 1 | ||
| 1-12 | DCP-002A | CAP | 1 | ||
| 1-13 | P184-162112 | фланец pluging | 1 | ||
| 1-14 | XCAV-00026 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-15 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 1-16 | ZTAS-00005 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-16 | XKCH-00006 | Ремкомплект / комплект уплотнений | 1 | ||
| 1-2 | 31N8-90635 | Трубка в сборе | 1 | ||
| 1-2 | 31N8-90636 | Трубка в сборе | 1 | ||
| 1-2 | 31Y1-30921 | Трубка в сборе | 1 | ||
| 1-3 | P184-162112 | фланец pluging | 1 | ||
| 1-5 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 1-7 | S109-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-8 | XKCH-00051 | BACK-UP RING | 2 | ||
| 10 | XKAY-00800 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 11 | XKAY-00795 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 12 | P910-042042 | Шланг в сборе | 1 | ||
| 12 | P910-042048 | Шланг в сборе | 1 | ||
| 13 | P910-062052 | Шланг в сборе | 1 | ||
| 13 | P930-062052 | Шланг в сборе | 1 | ||
| 14 | X540-110001 | Разъем | 1 | ||
| 15 | X540-110002 | Разъем | 1 | ||
| 16 | 31N6-90660 | termianl безопасности ВВЛ | 1 | ||
| 2 | P930-042112 | Шланг в сборе | 1 |
BOOM 6.25M
|
|
| 2 | P930-042195 | Шланг в сборе | 1 |
BOOM 6.25M
|
|
| 2 | P930-042185 | Шланг в сборе | 1 |
BOOM 6.25M
|
|
| 2 | P930-042189 | Шланг в сборе | 1 |
BOOM 10.20M
|
|
| 2 | P930-042116 | Шланг в сборе | 1 |
BOOM 10.20M
|
|
| 3 | P930-062112 | Шланг в сборе | 1 |
BOOM 6.25M
|
|
| 3 | P930-062185 | Шланг в сборе | 1 |
BOOM 6.25M
|
|
| 3 | P930-062179 | Шланг в сборе | 1 |
BOOM 10.20M
|
|
| 3 | P930-062116 | Шланг в сборе | 1 |
BOOM 10.20M
|
|
| 4 | XKAY-00817 | Соединитель | 1 | ||
| 4 | X511-104513 | Соединитель | 1 | ||
| 5 | XKAY-00821 | Соединитель | 1 | ||
| 6 | P220-110102 | Заглушка | 1 | ||
| 7 | X820-045151 | Тройник | 1 | ||
| 8 | S631-140001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 9 | S552-020102 | Зажим | 10 | ||
| K | 31Y1-18256 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-18257 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-34340 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | @ | SEAL KIT | 1 |
SEE 4190
|
|
| K1-4 | XCAV-00026 | Кольцо уплотнительное (О-кольцо) | 3 |
