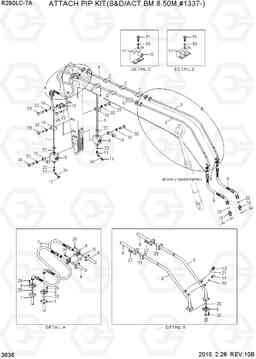

ATTACH PIP KIT(S&D/ACT,BM 8.50M,#1337-) экскаватора гусеничного Hyundai R290LC-7A

Код подсистемы:3636

Наименование:ATTACH PIP KIT(S&D/ACT,BM 8.50M,#1337-)

Версия:2010. 2.28 REV.10B

ATTACH PIP KIT(S&D/ACT,BM 8.50M,#1337-) R290LC-7A

Поз.	Код	Наименование	Кол	Прим.
1	31N8-92400	Трубка	2
10	X500-110021	Разъем	2
11	X530-110005	Штуцер	2
12	X710-100106	крышка гидрокси, ORFS	2
13	P220-110105	Заглушка	2
14	31EK-11130	COUPLING-SCREW	2
15	31EG-91350	Зажим запорный клапан	2
16	31EG-91390	Трубный зажим	8
17	31N6-50310	зажим в сборе	4
18	31N5-50230	Распорная трубка	3
19	31N6-92370	CLAMP-I	4
2	31N8-92410	Трубка	1
20	S631-011004	Кольцо уплотнительное (О-кольцо)	2
21	S631-024004	Кольцо уплотнительное (О-кольцо)	2
22	S631-029004	Кольцо уплотнительное (О-кольцо)	4
23	S631-038004	Кольцо уплотнительное (О-кольцо)	2
24	S621-021001	О кольцо	4
25	Y171-024004	Кольцо уплотнительное (О-кольцо)	8
26	S109-100406	Болт с шестигранной головкой (под шестигранник)	24
27	S109-100506	Болт с шестигранной головкой (под шестигранник)	8
28	S017-120256	Болт с шестигранной головкой (под шестигранник)	4
29	S017-120606	Болт с шестигранной головкой (под шестигранник)	16
3	31N8-92420	Трубка	1
30	S017-120706	Болт с шестигранной головкой (под шестигранник)	4
31	S017-16075D	Болт с шестигранной головкой (под шестигранник)	4
32	S411-120006	Шайба пружинная	24
33	S411-160006	Шайба пружинная	4
4	31N8-92430	Трубка	1
5	31N8-92440	Трубка	1
6	P974-166328	HOSE ASSY-THD,FLG(45X0)	2
7	P704-166340	HOSE ASSY-FLG(0X90)	2
8	P173-160104	фланец гидрокси, сплит	12
9	31N6-97010	Клапан запорный (отсечной)	2
