Поворотный редуктор (Тип 2, #1988-) экскаватора гусеничного Hyundai R290LC-7A

Код подсистемы:4117

Наименование:SWING REDUCTION GEAR(TYPE 2, #1988-)

Версия:2011. 5.31 REV.11E

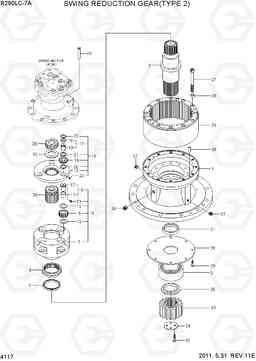

SWING REDUCTION GEAR(TYPE 2, #1988-) R290LC-7A

Поз.	Код	Наименование	Кол	Прим.
N	@	NOT SUPPLIED PARTS	AR
*-1	31Q8-11141	Поворотный редуктор	1
1	XKAQ-00451	CASING	1
12	XKAQ-00435	Шайба упорная	8
13	XKAQ-00050	Палец	4
14	XKAQ-00473	Водило в сборе 1 (первая передача)	1
15	XKAQ-00453	CARRIER-1	1
16	XKAQ-00454	Шестерня планетарная (сателлит) 1	3
17	XKAQ-00440	Палец	3
2	XKAQ-00760	Вал приводной (ведущий)	1
20	XKAQ-00417	пластина 1 сторона	3
21	XKAQ-00416	пластина 2 сторона	3
22	XKAQ-00041	кольцо остановка	3
23	XKAQ-00048	Палец	3
24	XKAQ-00455	Солнечная (центральная / планетарная) шестерня №2	1
25	XKAQ-00456	Солнечная (центральная / планетарная) шестерня №1	1
26	XKAQ-00457	Шестерня коронная (кольцевая, планетарная)	1
27	XKAQ-00466	Болт с шестигранной головкой (под шестигранник)	12
28	XKAQ-00626	Шайба	1
29	XKAQ-00064	Болт с шестигранной головкой (под шестигранник)	8
3	XKAQ-00146	Подшипник роликовый	1
30	XKAQ-00627	Вставка	1
31	XKAQ-00628	кольцевой проставки	1
32	XKAQ-00447	плита тяги 3	1
33	XKAQ-00629	Ведущая шестерня	1
34	XKAQ-00761	плита замок	1
35	XKAQ-00756	Болт с шестигранной головкой (под шестигранник)	4
36	XKAQ-00049	Пробка (заглушка)	1
37	XKAQ-00066	Пробка (заглушка)	2
38	XKAQ-00072	контактный стук	2
4	XKAQ-00149	Сальник	1
40	XKAQ-00800	воздуха передышку в сборе	1
5	XKAQ-00027	Подшипник роликовый	1
6	XKAQ-00467	Водило в сборе 2 (вторая передача)	1
7	XKAQ-00468	Водило (планетарной передачи)	1
8	XKAQ-00469	Шестерня планетарная (сателлит) 2	4
9	XKAQ-00470	PIN ASSY 2	4
N*	31N8-10200	Поворотный редуктор (Гидромотор поворота платформы), в сборе	1
N10	XKAQ-00471	Палец	1
N11	XKAQ-00472	Втулка (2)	1
N18	XKAQ-00441	Палец стальной	3
N19	XKAQ-00079	Втулка (1)	3
N39	XKAQ-00631	Втулка (2)	4
