RH ELECTRIC(#0020-) экскаватора гусеничного Hyundai R290LC-9
RH ELECTRIC(#0020-) экскаватора гусеничного Hyundai R290LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2011
Наименование:RH ELECTRIC(#0020-)
Версия:2014. 4.30 REV.14D

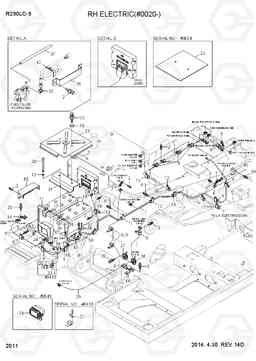

RH ELECTRIC(#0020-) R290LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | RH-ELECTRIC | 1 | ||
| 1 | 21Q8-60030 | кабель (реле стартера) | 1 | ||
| 11 | 24L3-01120 | Кабель | 1 | ||
| 12 | S403-10200B | Плоская шайба | 2 | ||
| 13 | 31L7-10230 | зажим | 11 | ||
| 15 | E125-1501 | Батарея аккумуляторная в сборе | 2 | ||
| 16 | 21EN-30570 | Плоская шайба | 2 | ||
| 17 | 21EN-10120 | Кабель | 1 | ||
| 2 | S037-101526 | Болт | 24 | ||
| 20 | 21Q8-10104 | Электропроводка на раму | 1 | ||
| 20 | 21Q8-10106 | Электропроводка на раму | 1 | ||
| 20 | 21Q8-10107 | Электропроводка на раму | 1 | ||
| 20 | 21Q8-10108 | Электропроводка на раму | 1 | ||
| 20 | 21Q8-10109 | Электропроводка на раму | 1 | ||
| 20 | 21Q8-10110 | Электропроводка на раму | 1 | ||
| 20 | 21Q8-10111 | Электропроводка на раму | 1 | ||
| 20-1 | 21N4-01310 | ссылка легкоплавкие (30а) | 1 | ||
| 20-2 | 21N4-01320 | ссылка легкоплавкие (0.5) | 1 | ||
| 20-3 | 21EA-50550 | диод | 1 |
NOT SHOWN
|
|
| 20-4 | 21EA-50570 | диод fe3d | 1 |
NOT SHOWN
|
|
| 21 | 21E7-0612 | соединительная пластина | 2 | ||
| 23 | 21N8-42040 | Крышка аккумуляторной батареи | 1 | ||
| 23 | 21Q8-42040 | Крышка аккумуляторной батареи | 1 | ||
| 23 | 21Q8-42041 | Крышка аккумуляторной батареи | 1 | ||
| 24 | 21N6-20211 | Фара в сборе | 2 | ||
| 24 | 21QB-60700 | Фара в сборе | 2 | ||
| 24-1 | S866-240650 | BULB-H3,65W | 1 |
NOT SHOWN
|
|
| 25 | S035-083026 | Болт | 4 | ||
| 27 | 21N5-10050 | Звуковой сигнал | 1 | ||
| 27 | 21Q8-10050 | Звуковой сигнал | 1 | ||
| 27 | 21N5-10051 | Звуковой сигнал | 1 | ||
| 28 | S017-102306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | 21Q7-11150 | Жгут проводов | 1 | ||
| 29 | 21Q8-11150 | Жгут проводов | 1 | ||
| 3 | S037-102026 | Болт | 2 | ||
| 3 | S037-102026 | Болт | 6 | ||
| 3 | S037-102026 | Болт | 8 | ||
| 30 | 21QB-20080 | плита зажим | 1 |
FUEL PUMP
|
|
| 31 | 21Q8-42060 | Скобы для аккумуляторов | 1 | ||
| 32 | S520-032000 | Зажим | 1 | ||
| 33 | S037-102526 | Болт | 2 | ||
| 36 | 21N8-10300 | кабель (войлок реле) | 1 | ||
| 36 | 21Q6-12400 | кабель (сланец (+) реле) | 1 | ||
| 37 | 21Q8-21620 | сливной шланг | 1 | ||
| 38 | 21N5-10060 | Звуковой сигнал | 1 | ||
| 38 | 21Q8-10060 | Звуковой сигнал | 1 | ||
| 38 | 21N5-10061 | Звуковой сигнал | 1 | ||
| 39 | S035-081526 | Болт | 2 | ||
| 42 | E127-3158 | Группа топливный насос | 1 | ||
| 43 | 21E5-0003 | Реле батареи | 1 | ||
| 43 | 21QA-70010 | Реле батареи | 1 | ||
| 44 | 25D1-10650 | Скоба (хомут) | 5 | ||
| 46 | 21N4-46800 | зуммер назад | 1 |
T/ALARM
|
|
| 5 | 21N4-01130 | плита клип | 1 | ||
| 56 | 21Q8-22300 | выключатель цепи анода | 2 | ||
| 56 | 21Q6-14101 | Пластина | 1 | ||
| 57 | S141-040206 | Винт с потайной головкой | 4 | ||
| 57 | S131-042046 | SCREW-W/WASHER | 4 | ||
| 58 | 21M9-01170 | выключатель, 60а | 1 | ||
| 58 | 21M9-01171 | выключатель, 60а | 1 | ||
| 59 | 21Q4-01160 | выключатель, 30а | 1 | ||
| 59 | 21Q4-01161 | выключатель, 30а | 1 | ||
| 6 | 31L7-10190 | Зажим трубки | 7 | ||
| 65 | 21Q6-10751 | COVER-BATT.RELAY | 1 | ||
| 7 | 25D1-10640 | Скоба (хомут) | 2 | ||
| 9 | 31L7-10200 | Зажим трубки | 8 | ||
| 9 | 31L7-10200 | Зажим трубки | 9 |
