PILOT HYDRAULIC PIPING(BASE 2) экскаватора гусеничного Hyundai R290LC-9
PILOT HYDRAULIC PIPING(BASE 2) экскаватора гусеничного Hyundai R290LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3240
Наименование:PILOT HYDRAULIC PIPING(BASE 2)
Версия:2011.10.31 REV.11K

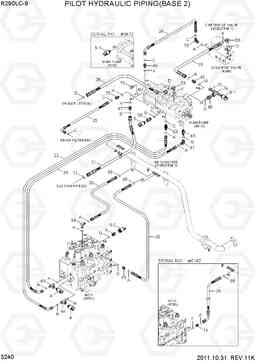

PILOT HYDRAULIC PIPING(BASE 2) R290LC-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
11 | 31Q6-20210 | Разъем | 1 | ||
21 | P920-122013 | Шланг в сборе | 1 | ||
22 | P930-043051 | Шланг в сборе | 1 | ||
23 | P930-043060 | Шланг в сборе | 1 | ||
24 | P930-082013 | Шланг в сборе | 1 | ||
25 | P930-082016 | Шланг в сборе | 1 | ||
26 | P930-122015 | Шланг в сборе | 1 | ||
28 | X400-042007 | Шланг в сборе | 1 | ||
29 | X400-042009 | Шалнг | 1 | ||
29 | P910-042009 | Шланг в сборе | 1 | ||
3 | 31Q8-40500 | Датчик давления | 2 |
P1,P2 PRESSURE
|
|
3 | 31Q4-40600 | Датчик давления | 2 |
P1,P2 PRESSURE
|
|
30 | X400-042010 | Шланг в сборе | 1 | ||
39 | X420-042010 | Шланг в сборе | 1 | ||
4 | 31Q8-40510 | Датчик давления | 2 |
NEGA PRESSURE
|
|
4 | 31Q4-40610 | Датчик давления | 2 |
NEGA PRESSURE
|
|
45 | X500-110001 | Разъем | 2 | ||
45 | X500-110001 | Разъем | 3 | ||
46 | X500-110003 | Разъем | 1 | ||
47 | X500-110004 | Разъем | 1 | ||
5-1 | 31Q8-40520 | Датчик давления | 1 |
P3 PRESSURE
|
|
5-1 | 31Q4-40620 | Датчик давления | 1 |
P3 PRESSURE
|
|
5-2 | 31Q8-40520 | Датчик давления | 1 |
TRAVEL
|
|
5-2 | 31Q4-40620 | Датчик давления | 1 |
TRAVEL
|
|
50 | X520-110001 | Штуцер 90 orfs | 1 | ||
52 | X520-110003 | Штуцер 90 orfs | 1 | ||
53 | X520-110004 | Штуцер 90 orfs | 1 | ||
54 | X520-110012 | Штуцер 90 orfs | 1 | ||
57 | X850-515100 | Колено 90 поворотный, ORFS | 1 | ||
58 | 31E9-22120 | Соединитель | 2 | ||
6 | 31E5-11110 | Адаптер | 1 | ||
63 | 31N6-25060 | фильтр последний охранник | 2 | ||
64 | 31Q8-21100 | Тройник | 2 | ||
68 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
68 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
71 | S621-018001 | О кольцо | 1 | ||
73 | X500-110012 | Разъем | 1 | ||
75 | 31EK-11130 | COUPLING-SCREW | 2 | ||
76 | 31Q4-20170 | тестовый порт тройник | 1 | ||
A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
C | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
D | S621-018001 | О кольцо | 3 | ||
F | S631-008004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
G | S631-011004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
H | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
J | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
