QUICK CLAMP HYD PIPING экскаватора гусеничного Hyundai R290LC-9

QUICK CLAMP HYD PIPING экскаватора гусеничного Hyundai R290LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3440

Наименование:QUICK CLAMP HYD PIPING

Версия:2010.11.30 REV.10L

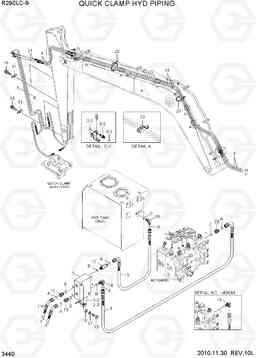

QUICK CLAMP HYD PIPING R290LC-9

Поз.	Код	Наименование	Кол	Прим.
10	P910-048135	Шланг в сборе	2
11	34EA-91811	Трубный зажим	4
12	X511-104512	Соединитель	1
13	X500-110001	Разъем	2
14	X520-110001	Штуцер 90 orfs	1
15	S017-100506	Болт с шестигранной головкой (под шестигранник)	2
16	S037-103026	Болт	4
17	S411-100006	Шайба пружинная	2
18	S403-10200B	Плоская шайба	2
19	X520-110012	Штуцер 90 orfs	2
19	X520-110012	Штуцер 90 orfs	1
2	31Q6-91720	Электромагнитный клапан Q / зажим	1
2-1	B-34EA-91720	Корпус клапана (коллектор)	1
2-2	GS044200NC	Соленоид (электромагнитный клапан)	1
2-3	LTC0627VMD/DT	Соленоид (электромагнитная катушка)	1
20	S554-054300	Зажим	20
21	S621-011001	Кольцо уплотнительное (О-кольцо)	2
22	31L7-10200	Зажим трубки	5
23	X500-110013	Разъем	1
3	31N8-95770	Терминал д / зажим	1
3-2	X540-120001	Разъем ORFS	2
3-3	S621-011001	Кольцо уплотнительное (О-кольцо)	4
4	31Q8-90510	Трубка в сборе	1
4	31Q8-90530	Трубка в сборе	1	ARM 2.10M
4	31Q8-90550	Трубка в сборе	1	ARM 2.85M
5	31Q8-90520	Трубка в сборе	1
5	31Q8-90540	Трубка в сборе	1	ARM 2.10M
5	31Q8-90560	Трубка в сборе	1	ARM 2.85M
6	P915-048036	Шланг в сборе	2	ARM 3.05M
6	P915-048024	Шланг в сборе	2	ARM 2.10/2.50M
6	P915-048050	Шланг в сборе	2	ARM 3.75M
6	P915-048028	Шланг в сборе	2	ARM 2.85M
7	P920-048045	Шланг в сборе	2
7	P920-048041	Шланг в сборе	2
8	P910-048017	Шланг в сборе	1
8	P930-048017	Шланг в сборе	1
9	P930-042009	Шланг в сборе	1
A	S621-011001	Кольцо уплотнительное (О-кольцо)	6
B	S631-011001	Кольцо уплотнительное (О-кольцо)	4
C	S631-014001	Кольцо уплотнительное (О-кольцо)	2
