QUICK CLAMP HYD PIPING(OPTION) экскаватора гусеничного Hyundai R290LC-9

Код подсистемы:3445

Наименование:QUICK CLAMP HYD PIPING(OPTION)

Версия:2013. 3.31 REV.13C

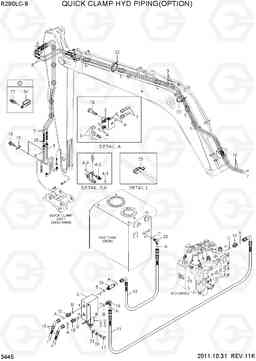

QUICK CLAMP HYD PIPING(OPTION) R290LC-9

Поз.	Код	Наименование	Кол	Прим.
10	P920-048041	Шланг в сборе	2
11	P930-048017	Шланг в сборе	1
12	P930-042009	Шланг в сборе	1
13	34EA-91811	Трубный зажим	2
14	X500-110013	Разъем	1
15	X500-110001	Разъем	2
16	X520-110001	Штуцер 90 orfs	1
17	S017-100506	Болт с шестигранной головкой (под шестигранник)	2
18	S017-16030D	Болт с шестигранной головкой (под шестигранник)	1
19	S037-103026	Болт	2
2	31Q6-91720	Электромагнитный клапан Q / зажим	1
2-1	B-34EA-91720	Корпус клапана (коллектор)	1
2-2	GS044200NC	Соленоид (электромагнитный клапан)	1
2-3	LTC0627VMD/DT	Соленоид (электромагнитная катушка)	1
20	S411-100006	Шайба пружинная	2
21	S403-10200B	Плоская шайба	2
22	S554-054300	Зажим	20
23	31L7-10200	Зажим трубки	5
24	31L7-10210	модули зажим для труб	5
25	X520-110012	Штуцер 90 orfs	1
26	X511-104512	Соединитель	1
27	S037-102026	Болт	5
28	S621-011001	Кольцо уплотнительное (О-кольцо)	2
3	31N4-90680	termainal д / зажим	1
4	31N8-95770	Терминал д / зажим	2
4	31N8-95771	TERMINAL-Q/CLAMP	2
4-2	X540-120001	Разъем ORFS	2
4-3	S621-011001	Кольцо уплотнительное (О-кольцо)	4
5	31Q8-95830	Трубка	1
6	31Q8-95840	Трубка	1
7	P910-048070	Шланг в сборе	2
8	P935-048027	Шланг в сборе	2
9	P910-048180	Шланг в сборе	2
A	S621-011001	Кольцо уплотнительное (О-кольцо)	10
B	S631-011004	Кольцо уплотнительное (О-кольцо)	4
C	S631-014004	Кольцо уплотнительное (О-кольцо)	2
