Гидроразводка двойная (гидросистема), комплект 1 (#1350-) экскаватора гусеничного Hyundai R290LC-9
Гидроразводка двойная (гидросистема), комплект 1 (#1350-) экскаватора гусеничного Hyundai R290LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3621

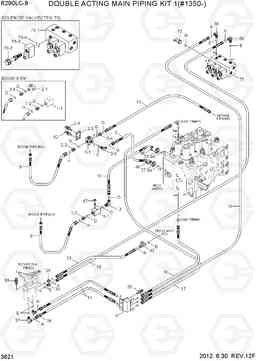

Наименование:DOUBLE ACTING MAIN PIPING KIT 1(#1350-)
Версия:2012. 8.31 REV.12H
DOUBLE ACTING MAIN PIPING KIT 1(#1350-) R290LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 34Q8-90411 | Гидроразводка двойная (гидросистема), комплект | 1 |
SEE 3630, 31
|
|
| 1 | 34Q8-95020 | Совместное сборе | 1 |
BM 6.25M
|
|
| 1 | 34Q8-95120 | Совместное сборе | 1 |
BM 8.5M
|
|
| 1-1 | 31EM-91540 | Совместное сборе шланг | 1 | ||
| 1-2 | X500-110006 | Разъем | 1 |
BM 6.25M
|
|
| 1-2 | X500-110021 | Разъем | 1 |
BM 8.5M
|
|
| 1-3 | X530-110005 | Штуцер | 1 | ||
| 10 | P983-166325 | Шланг в сборе | 1 | ||
| 11 | P913-163027 | Шланг в сборе | 1 | ||
| 14 | P910-042024 | Шланг в сборе | 2 | ||
| 16 | P910-042056 | Шланг в сборе | 1 | ||
| 17 | P910-042060 | Шланг в сборе | 1 | ||
| 18 | P910-042074 | Шланг в сборе | 1 | ||
| 19 | P910-042092 | Шланг в сборе | 1 | ||
| 2 | 34Q8-95040 | Совместное сборе 3 способ | 1 |
BM 6.25M
|
|
| 2 | 34Q8-95140 | Совместное сборе 3 способ | 1 |
BM 8.5M
|
|
| 2-1 | 31EM-91620 | Совместное 3 способ | 1 | ||
| 2-2 | 31E9-95010 | кронштейн 3 способ совместного | 1 | ||
| 2-3 | X500-110006 | Разъем | 1 |
BM 6.25M
|
|
| 2-4 | X500-110021 | Разъем | 1 | ||
| 2-5 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 2-6 | S035-083026 | Болт | 1 | ||
| 23 | P910-042018 | Шланг в сборе | 1 | ||
| 27 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 29 | X500-110001 | Разъем | 1 | ||
| 30 | 31N6-25060 | фильтр последний охранник | 1 | ||
| 36 | X520-110001 | Штуцер 90 orfs | 3 | ||
| 37 | 31N6-25110 | Колено 90, долго | 2 | ||
| 39 | S037-103026 | Болт | 2 | ||
| 43 | X840-525152 | Переходник | 1 | ||
| 44 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 46 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 47 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 50 | S037-102026 | Болт | 2 | ||
| 52 | S037-123526 | Болт | 2 | ||
| 6 | 31Q6-90460 | 5 Трансфер в сборе | 1 | ||
| 72 | 31Q4-40830 | Датчик давления | 1 | ||
| 73 | 31Q6-20050 | Соленоид (электромагнитный клапан) | 1 | ||
| 73-1 | 34Q6-20050 | Корпус клапана (коллектор) | 1 | ||
| 73-2 | EDH044/32-04 | Соленоид (электромагнитный клапан) | 3 | ||
| 73-3 | XKAL-00050 | Соленоид (электромагнитная катушка) | 3 | ||
| 73-3 | 04-27V | катушка | 3 | ||
| 73-4 | 230.00.064.0 | Сальник | 3 | ||
| 8 | P974-207328 | Шланг в сборе | 2 |
BM 6.25M
|
|
| 8 | P973-207328 | HOSE ASSY ORFS 0x90 | 2 |
BM 6.25M
|
|
| 8 | P974-167328 | HOSE ASSY ORFS 45x0 | 2 |
BM 8.5M
|
|
| 8 | P973-167328 | HOSE ASSY ORFS 45x0 | 2 |
BM 8.5M
|
|
| 9 | P953-166323 | Шланг в сборе | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S621-021001 | О кольцо | 3 | ||
| D | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| G | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| H | S631-038004 | Кольцо уплотнительное (О-кольцо) | 3 |
