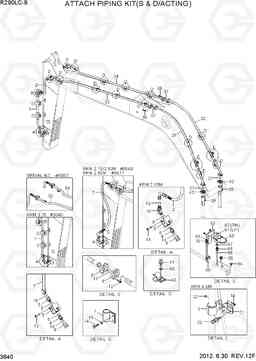

ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R290LC-9
ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R290LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3640
Наименование:ATTACH PIPING KIT(S & D/ACTING)
Версия:2012. 6.30 REV.12F
ATTACH PIPING KIT(S & D/ACTING) R290LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-2 | 31Q8-91410 | рука трубопроводов комплект | 1 |
ARM 3.05M
|
|
| *-2 | 34Q8-91410 | рука трубопроводов комплект | 1 |
ARM 3.05M
|
|
| *-2 | 34Q8-91411 | рука трубопроводов комплект | 1 |
ARM 3.05M
|
|
| *-2 | 31Q8-91420 | рука трубопроводов комплект | 1 |
ARM 2.10M
|
|
| *-2 | 31Q8-91421 | рука трубопроводов комплект | 1 |
ARM 2.10M
|
|
| *-2 | 34Q8-91420 | рука трубопроводов комплект | 1 |
ARM 2.10M
|
|
| *-2 | 34Q8-91421 | рука трубопроводов комплект | 1 |
ARM 2.10M
|
|
| *-2 | 31Q8-91430 | рука трубопроводов комплект | 1 |
ARM 2.50M
|
|
| *-2 | 31Q8-91431 | рука трубопроводов комплект | 1 |
ARM 2.50M
|
|
| *-2 | 31Q8-91432 | рука трубопроводов комплект | 1 |
ARM 2.50M
|
|
| *-2 | 34Q8-91430 | рука трубопроводов комплект | 1 |
ARM 2.50M
|
|
| *-2 | 34Q8-91431 | рука трубопроводов комплект | 1 |
ARM 2.50M
|
|
| *-2 | 31Q8-91440 | рука трубопроводов комплект | 1 |
ARM 3.75M
|
|
| *-2 | 34Q8-91440 | рука трубопроводов комплект | 1 |
ARM 3.75M
|
|
| *-2 | 34Q8-91441 | рука трубопроводов комплект | 1 |
ARM 3.75M
|
|
| *-2 | 31Q8-91480 | рука трубопроводов комплект | 1 |
ARM 2.85M
|
|
| *-2 | 34Q8-91480 | рука трубопроводов комплект | 1 |
ARM 2.85M
|
|
| *-2 | 34Q8-91481 | рука трубопроводов комплект | 1 |
ARM 2.85M
|
|
| *-2 | 34Q8-91470 | рука трубопроводов комплект | 1 |
ARM 4.6M
|
|
| *-2 | 34Q8-91471 | рука трубопроводов комплект | 1 |
ARM 4.6M
|
|
| *-3 | 31Q8-91310 | бум pipint комплект | 1 | ||
| *-3 | 31Q8-91311 | BOOM PIPING KIT | 1 | ||
| *-3 | 34Q8-91310 | BOOM PIPING KIT-BREAKER | 1 | ||
| *-3 | 31Q8-91320 | BOOM PIPING KIT | 1 |
BM 8.5M
|
|
| *-3 | 34Q8-91320 | BOOM PIPING KIT-BREAKER | 1 |
BM 8.5M
|
|
| *-4 | 31Q8-90370 | Гидравлический аккумулятор | 1 | ||
| 1 | 31Q8-91510 | Трубка | 2 |
ARM 3.05M
|
|
| 1 | 31Q8-91520 | Трубка | 2 |
ARM 2.10M
|
|
| 1 | 31Q8-91520 | Трубка | 2 |
ARM 2.50M
|
|
| 1 | 31Q8-91530 | Трубка | 2 |
ARM 2.50M
|
|
| 1 | 31Q8-91580 | Трубка | 2 |
ARM 3.75M
|
|
| 1 | 31Q8-91581 | Трубка | 2 |
ARM 3.75M
|
|
| 1 | 31Q8-91730 | Трубка | 2 |
ARM 2.85M
|
|
| 1 | 31Q8-92400 | Трубка | 2 |
ARM 4.6M
|
|
| 10 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 10 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 10 | S621-021001 | О кольцо | 2 |
ARM 4.6M
|
|
| 11 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 |
ARM 3.05/3.75M
|
|
| 11 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 |
EXCEPT 2.10M AM
|
|
| 11 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 |
ARM 2.10/2.50M
|
|
| 11 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 2 |
ARM 2.10/2.50M
|
|
| 11 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 2 |
ARM 2.10M
|
|
| 11 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 |
ARM 2.50M
|
|
| 11 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 |
ARM 2.85M
|
|
| 11 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 |
ARM 4.6M
|
|
| 12 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 |
ARM 3.05/3.75M
|
|
| 12 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 |
EXCEPT 2.10M AM
|
|
| 12 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 |
ARM 2.10/2.50M
|
|
| 12 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 |
ARM 2.10/2.50M
|
|
| 12 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 |
ARM 2.10M
|
|
| 12 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 |
ARM 2.50M
|
|
| 12 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 |
ARM 2.85M
|
|
| 12 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 |
ARM 4.6M
|
|
| 13 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 14 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 8 |
ARM 3.05/3.75M
|
|
| 14 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 8 |
EXCEPT 2.10M AM
|
|
| 14 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 8 |
ARM 2.10/2.50M
|
|
| 14 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 4 |
ARM 2.50M
|
|
| 14 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 8 |
ARM 2.85M
|
|
| 14 | S037-123526 | Болт | 16 |
ARM 4.6M
|
|
| 15 | S411-160006 | Шайба пружинная | 8 |
ARM 3.05/3.75M
|
|
| 15 | S411-160006 | Шайба пружинная | 8 |
EXCEPT 2.10M AM
|
|
| 15 | S411-160006 | Шайба пружинная | 8 |
ARM 2.10/2.50M
|
|
| 15 | S411-160006 | Шайба пружинная | 4 |
ARM 2.50M
|
|
| 15 | S411-160006 | Шайба пружинная | 8 |
ARM 2.85M
|
|
| 16 | X530-110006 | Штуцер | 2 |
ARM 2.10M
|
|
| 2 | P705-207338 | Шланг в сборе | 2 |
ARM 3.05M
|
|
| 2 | P704-207328 | Шланг в сборе | 2 |
ARM 2.10M
|
|
| 2 | P994-207333 | Шланг в сборе | 2 |
ARM 2.10M
|
|
| 2 | P995-207334 | Шланг в сборе | 2 |
ARM 2.10M
|
|
| 2 | P704-207330 | Шланг в сборе | 2 |
ARM 2.50M
|
|
| 2 | P994-207343 | Шланг в сборе | 2 |
ARM 2.50M
|
|
| 2 | P705-207336 | Шланг в сборе | 2 |
ARM 2.50M
|
|
| 2 | P704-207347 | Шланг в сборе | 2 |
ARM 3.75M
|
|
| 2 | P705-207348 | Шланг в сборе | 2 |
ARM 3.75M
|
|
| 2 | P705-207338 | Шланг в сборе | 2 |
ARM 2.85M
|
|
| 2 | P705-166335 | Шланг в сборе | 2 |
ARM 4.6M
|
|
| 20 | 31Q8-92410 | pipw ва | 1 |
ARM 4.6M
|
|
| 21 | 31Q8-92430 | Кронштейн | 6 |
ARM 4.6M
|
|
| 22 | S037-124526 | Болт | 12 |
ARM 4.6M
|
|
| 23 | S207-12100B | Гайка | 12 |
ARM 4.6M
|
|
| 3 | 31Q8-91550 | Клапан запорный (отсечной) | 2 | ||
| 3 | 31Q8-91551 | Клапан запорный (отсечной) | 2 | ||
| 3 | 31Q8-92550 | Клапан запорный (отсечной), левый | 1 | ||
| 3 | 31Q8-92560 | Клапан запорный (отсечной), правый | 1 | ||
| 31 | 31Q8-91610 | Трубка в сборе | 1 | ||
| 31 | 31Q8-91740 | Трубка | 1 |
BM 8.5M
|
|
| 32 | 31Q8-91620 | Трубка в сборе | 1 | ||
| 32 | 31Q8-91750 | Трубка | 1 |
BM 8.5M
|
|
| 33 | 31Q8-91630 | Трубка в сборе | 1 | ||
| 33 | 31Q8-91631 | Трубка в сборе | 1 | ||
| 33 | 31Q8-91760 | Трубка | 1 |
BM 8.5M
|
|
| 34 | 31Q8-91640 | Трубка в сборе | 1 | ||
| 34 | 31Q8-91641 | Трубка в сборе | 1 | ||
| 34 | 31Q8-91770 | Трубка | 1 |
BM 8.5M
|
|
| 35 | P220-110205 | Заглушка | 2 | ||
| 36 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 37 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 37 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 |
BM 8.5M
|
|
| 38 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 39 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 39 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 |
BM 8.5M
|
|
| 4 | X500-110006 | Разъем | 2 |
ARM 3.05/3.75M
|
|
| 4 | P010-110007 | Соединитель | 2 |
ARM 3.05/3.75M
|
|
| 4 | X500-110006 | Разъем | 2 |
ARM 2.85M
|
|
| 4 | P010-110007 | Соединитель | 2 |
ARM 2.85M
|
|
| 4 | X500-110006 | Разъем | 2 |
ARM 2.10/2.50M
|
|
| 4 | X500-110006 | Разъем | 4 |
ARM 2.10/2.50M
|
|
| 4 | X500-110006 | Разъем | 2 |
ARM 2.10/2.50M
|
|
| 4 | P010-110007 | Соединитель | 2 |
ARM 2.10/2.50M
|
|
| 4 | P010-110006 | Соединитель | 2 |
ARM 4.6M
|
|
| 40 | 34L1-01851 | зажим в сборе | 24 | ||
| 40 | 31ND-51001 | зажим в сборе | 24 | ||
| 40 | 31E7-01711 | зажим в сборе | 32 |
BM 8.5M
|
|
| 41 | S037-123526 | Болт | 24 | ||
| 41 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 41 | S037-123526 | Болт | 32 |
BM 8.5M
|
|
| 42 | P173-200106 | фланец гидрокси, сплит | 4 | ||
| 42 | P173-160104 | фланец гидрокси, сплит | 4 |
BM 8.5M
|
|
| 43 | S411-160006 | Шайба пружинная | 24 | ||
| 5 | 31Q8-91560 | Адаптер | 2 |
ARM 3.05/3.75M
|
|
| 5 | 31Q8-91560 | Адаптер | 2 |
ARM 2.85M
|
|
| 5 | 31Q8-91560 | Адаптер | 2 |
ARM 2.10/2.50M
|
|
| 5 | 31Q6-91560 | Адаптер | 2 |
ARM 4.6M
|
|
| 5 | 31Q8-91560 | Адаптер | 2 |
ARM 2.50M
|
|
| 6 | X710-100107 | Крышка | 2 | ||
| 6 | P290-100107 | CAP | 2 | ||
| 6 | P290-100106 | CAP | 2 |
ARM 4.6M
|
|
| 61 | 31Q8-91670 | Гидроаккумулятор | 1 | ||
| 62 | 31Q8-91680 | Гидроаккумулятор | 1 | ||
| 63 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 64 | 31Q8-91690 | Соединитель | 2 | ||
| 65 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 66 | S071-034330 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 67 | 31Q8-91700 | Сальник | 2 | ||
| 68 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 69 | S205-10100B | Гайка | 8 | ||
| 7 | 31ND-51001 | зажим в сборе | 8 |
ARM 3.05/3.75M
|
|
| 7 | 31ND-51001 | зажим в сборе | 8 |
EXCEPT 2.10M AM
|
|
| 7 | 31ND-51001 | зажим в сборе | 8 |
ARM 2.10/2.50M
|
|
| 7 | 31E7-01711 | зажим в сборе | 16 |
ARM 4.6M
|
|
| 7 | 31ND-51001 | зажим в сборе | 4 |
ARM 2.50M
|
|
| 7 | 31ND-51001 | зажим в сборе | 8 |
ARM 2.85M
|
|
| 70 | S403-10200B | Плоская шайба | 8 | ||
| 8 | P173-200106 | фланец гидрокси, сплит | 8 |
ARM 3.05/3.75M
|
|
| 8 | P173-200106 | фланец гидрокси, сплит | 8 |
EXCEPT 2.10M AM
|
|
| 8 | P173-200106 | фланец гидрокси, сплит | 8 |
ARM 2.10/2.50M
|
|
| 8 | P173-200106 | фланец гидрокси, сплит | 4 |
ARM 2.10/2.50M
|
|
| 8 | P173-200106 | фланец гидрокси, сплит | 4 |
ARM 2.10M
|
|
| 8 | P173-200106 | фланец гидрокси, сплит | 8 |
ARM 2.50M
|
|
| 8 | P173-200106 | фланец гидрокси, сплит | 8 |
ARM 2.85M
|
|
| 8 | P173-160104 | фланец гидрокси, сплит | 8 |
ARM 4.6M
|
|
| 9 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 9 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 4 |
ARM 4.6M
|
