Гидроцилиндр стрелы экскаватора гусеничного Hyundai R290LC-9
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R290LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4180
Наименование:BOOM CYLINDER
Версия:2014. 7.31 REV.14G

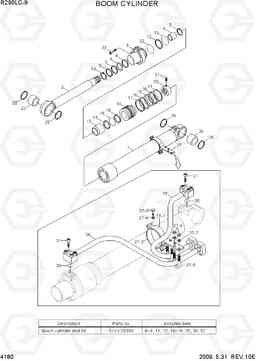

BOOM CYLINDER R290LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q8-50110 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| * | 31Q8-50120 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| *-1 | 31Y1-29830 | Цилиндр | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-29840 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-114000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26015 | Кольцо | 1 | ||
| 14 | 31Y1-28771 | Поршень | 1 | ||
| 2 | 31Y1-29890 | Шток в сборе | 1 | ||
| 20 | 31YC-68050 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 22 | S109-180854 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 23 | 31YC-15060 | Втулка поршневого пальца | 1 | ||
| 23 | 61Q6-97610 | Втулка поршневого пальца | 1 | ||
| 24 | 31YC-15040 | Втулка поршневого пальца | 1 | ||
| 24 | 61Q6-97410 | Втулка поршневого пальца | 1 | ||
| 24 | 61QH-96310 | Втулка поршневого пальца | 1 | ||
| 25 | Y020-100100 | Пыльник | 2 | ||
| 26 | Y020-090100 | Пыльник | 2 | ||
| 27 | 31Y1-30870 | Стяжной хомут | 1 | ||
| 27 | 31Y1-30871 | Стяжной хомут | 1 | ||
| 27-1 | 31Y1-30880 | Хомут | 1 | ||
| 27-2 | 31YC-32100 | BAND | 1 | ||
| 27-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27-4 | S411-120002 | Шайба пружинная | 4 | ||
| 27-5 | S070-053442 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 27-6 | S205-101002 | Гайка | 4 | ||
| 27-7 | S411-100002 | Шайба пружинная | 4 | ||
| 28 | 31Y1-30930 | Трубка в сборе - R | 1 | ||
| 28 | 31Y1-30931 | Трубка в сборе - R | 1 | ||
| 28 | 31Y1-30940 | Трубка в сборе - R | 1 | ||
| 28 | 31Y1-30941 | Трубка в сборе - R | 1 | ||
| 29 | 31Y1-15371 | Трубка в сборе (B), левая | 1 | ||
| 29 | 31Y1-15372 | Трубка в сборе (B), левая | 1 | ||
| 29 | 31Y1-15381 | Трубка в сборе (B), правая | 1 | ||
| 29 | 31Y1-15382 | Трубка в сборе (B), правая | 1 | ||
| 3 | 31Y1-29920 | Сальник | 1 | ||
| 31 | S107-120554 | Болт | 8 | ||
| 31 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | S732-100040 | Втулка | 1 | ||
| 5 | Y191-107000 | Кольцо стопорное | 1 | ||
| K | 31Y1-29930 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-130004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP130 | Кольцо | 1 | ||
| K15 | Y420-140000 | Уплотнение | 1 | ||
| K16 | Y310-140103 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-140202 | Пыльник | 2 | ||
| K18 | S632-075004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-075003 | Кольцо | 2 | ||
| K30 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K32 | S632-140004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-100013 | уплотнение штока | 1 | ||
| K7 | Y180-100020 | Кольцо | 1 | ||
| K8 | Y240-100012 | Кольцевой буфер | 1 | ||
| K9 | Y110-100011 | стеклоочиститель пыли | 1 |
