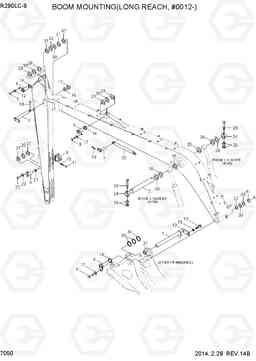

BOOM MOUNTING(LONG REACH, #0012-) экскаватора гусеничного Hyundai R290LC-9

Код подсистемы:7050

Наименование:BOOM MOUNTING(LONG REACH, #0012-)

Версия:2014. 2.28 REV.14B

BOOM MOUNTING(LONG REACH, #0012-) R290LC-9

Поз.	Код	Наименование	Кол	Прим.
*	@	BOOM MOUNTING	1
1	61Q8-00010	Палец	1
1	69Q8-00010	Палец	1
10	S017-16040D	Болт с шестигранной головкой (под шестигранник)	2
11	S017-160506	Болт с шестигранной головкой (под шестигранник)	6
12	61N8-00320-DA	Шайба	4
13	61Q8-00310	Пластина	1
14	61N8-00170	Распорный штифт	4
14	61Q8-00150	Распорный штифт	4
15	S411-160006	Шайба пружинная	8
16	62E1-1107-DA	Шайба	1
17	62E1-1108-DA	гайка с прорезями	1
18	S461-800902	Палец	1
19	S501-200002	контактный самоблокирующиеся	2
2	61E9-11021	Палец	1
2	69Q8-00020	Палец	1
20	61N6-11000	пребывание ва	1
21	61N8-00130	Распорный штифт	1
21	61N8-00140	Распорный штифт	1
21	61Q8-00130	Распорный штифт	1
22	S017-16025D	Болт с шестигранной головкой (под шестигранник)	1
23	61N8-00310-DA	Шайба	1
24	61Q6-00330	Стопор пальца	2
25	S017-161806	Болт с шестигранной головкой (под шестигранник)	2
26	S205-16100B	Гайка	4
27	61Q6-08910	Регулировочная прокладка	2
27	61Q6-08990	Регулировочная прокладка	2
27	S993-070130	Шайба	2
28	61Q6-08900	Прокладка регулировочная	1
28	61Q6-08980	Прокладка регулировочная	1
28	S991-070130	Шайба полимерная	1
29	61Q6-08290	Регулировочная прокладка	4
29	S993-090170	Шайба	4
3	61Q8-00050	Палец	1
3	61N8-11131YL	Палец	1
30	61Q6-08280	Прокладка регулировочная	2
30	S991-090170	Шайба полимерная	2
31	61Q6-08230	Регулировочная прокладка	2
31	S993-090190	Шайба	2
32	61Q6-08220	Прокладка регулировочная	1
32	S991-090190	Шайба полимерная	1
33	61Q6-08250	Регулировочная прокладка	4
33	61Q6-08270	Регулировочная прокладка	4
33	S993-090150	Шайба	4
34	61Q6-08240	Прокладка регулировочная	2
34	61Q6-08260	Прокладка регулировочная	2
34	S991-090150	Шайба полимерная	2
35	61Q6-08450	Регулировочная прокладка	4
35	S993-100160	Шайба	4
36	61Q6-08440	Прокладка регулировочная	2
36	S991-100160	Шайба полимерная	2
37	61Q6-08650	Регулировочная прокладка	2
37	S993-110210	Шайба	2
38	61Q6-08640	Прокладка регулировочная	1
38	S991-110210	Шайба полимерная	1
39	61Q6-08230A	прокладка (2.5T)	1
39	S994-090190	прокладка (2.5T) полимер	1
4	61Q6-01700GG	Палец	2
4	69Q8-00040	PIN-ASSY	2
40	61Q6-08650A	прокладка (2.5T)	1
40	S994-110210	прокладка (2.5T) полимер	1
41	61Q6-08640A	прокладка (1.5T)	1
41	S992-110210	прокладка (1.5T) полимер	1
42	61Q6-08220A	прокладка (1.5T)	1
42	S992-090190	прокладка (1.5T) полимер	1
5	61Q6-01710	Палец	2
5	69Q8-00050	PIN-ASSY	2
6	61Q6-01300	Палец	1
6	61Q6-01410	Палец	1
7	61Q6-00060	Палец	2
8	61N6-11200	Кронштейн	1
9	S017-20030D	Болт с шестигранной головкой (под шестигранник)	4
