Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R290LC-9MH
Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R290LC-9MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4125
Наименование:TRAVEL REDUCTION GEAR(TYPE 1)
Версия:2013. 11.30 REV.13L

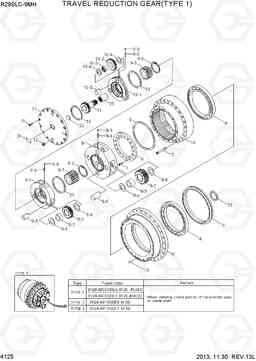

TRAVEL REDUCTION GEAR(TYPE 1) R290LC-9MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| *-2 | 31Q9-40022 | Редуктор хода | 1 | ||
| *-2 | 31Q9-40023 | Редуктор хода | 1 | ||
| 10 | XKAQ-00400 | Водило в сборе 1 (первая передача) | 1 | ||
| 10-1 | XKAQ-00198 | Водило (планетарной передачи) | 1 | ||
| 10-2 | XKAQ-00199 | Шестерня планетарная (сателлит) 1 | 3 | ||
| 10-3 | XKAQ-00200 | Подшипник роликовый игольчатый | 3 | ||
| 10-4 | XKAQ-00395 | Шайба упорная №1 | 6 | ||
| 10-5 | XKAQ-00202 | Палец стальной | 3 | ||
| 11 | XKAQ-00203 | Солнечная (центральная / планетарная) шестерня №1 | 1 | ||
| 12 | XKAQ-00204 | Пробка (заглушка) | 3 | ||
| 13 | XKAQ-00205 | фиксатор | 4 | ||
| 15 | XKAQ-00207 | Болт барашек | 24 | ||
| 16 | XKAQ-00208 | Кольцо упорное | 1 | ||
| 17 | XKAQ-00209 | Крышка | 1 | ||
| 17 | XKAQ-00973 | Крышка | 1 | ||
| 18 | XKAQ-00210 | Кольцо упорное | AR | ||
| 19 | XKAQ-00211 | Болт барашек | 16 | ||
| 2 | XKAQ-00803 | Плавающее уплотнение (сальник) | 1 | ||
| 20 | XKAQ-00212 | Двигатель кольцо | 1 | ||
| 21 | XKAQ-00213 | кольцо 3 тяги | 1 | ||
| 22 | XKAQ-00214 | Шайба упорная / Прокладка | 1 | ||
| 23 | XKAQ-00215 | Муфта соединительная | 1 | ||
| 24 | - | CLAMP-HOSE | 1 | ||
| 4 | XKAQ-00175 | принимая угловой | 2 | ||
| 4 | XKAQ-00175-AS | принимая угловой | 2 |
FOR AS ONLY
|
|
| 5 | XKAQ-00176 | Прокладка | 1 | ||
| 6 | XKAQ-00177 | Тарелка клапана | 1 | ||
| 7 | XKAQ-00178 | Болт барашек | 17 | ||
| 8 | XKAQ-00398 | Водило в сборе 3 (третья передача) | 1 | ||
| 8 | XKAQ-00965 | Водило в сборе 3 (третья передача) | 1 | ||
| 8-1 | XKAQ-00396 | CARRIER 3 | 1 | ||
| 8-1 | XKAQ-00966 | NO3 CARRIER | 1 | ||
| 8-2 | XKAQ-00389 | Шестерня планетарная (сателлит) 3 | 4 | ||
| 8-3 | XKAQ-00390 | иглы 3 | 72 | ||
| 8-4 | XKAQ-00391 | Шайба упорная №3 | 8 | ||
| 8-5 | XKAQ-00396 | CARRIER 3 | 4 | ||
| 8-6 | XKAQ-00185 | контактный 3 весной | 4 | ||
| 8-6 | XKAQ-00967 | контактный 3 весной | 4 | ||
| 8-7 | XKAQ-00186 | Солнечная (центральная / планетарная) шестерня №3 | 1 | ||
| 8-8 | XKAQ-00187 | Кольцо стопорное №3 | 1 | ||
| 8-9 | XKAQ-00651 | контактный 3 весной | 4 | ||
| 8-9 | XKAQ-00968 | контактный 3 весной | 4 | ||
| 9 | XKAQ-00535 | Водило в сборе 2 (вторая передача) | 1 | ||
| 9 | XKAQ-00974 | Водило в сборе 2 (вторая передача) | 1 | ||
| 9-1 | XKAQ-00536 | Водило (планетарной передачи) | 1 | ||
| 9-1 | XKAQ-00975 | Водило (планетарной передачи) | 1 | ||
| 9-2 | XKAQ-00537 | Шестерня планетарная (сателлит) 2 | 3 | ||
| 9-3 | XKAQ-00538 | подшипник 2 иглы | 3 | ||
| 9-4 | XKAQ-00539 | Шайба упорная 2 | 6 | ||
| 9-5 | XKAQ-00540 | Палец | 3 | ||
| 9-6 | XKAQ-00194 | Пружина | 6 | ||
| 9-6 | XKAQ-00971 | Пружина | 6 | ||
| 9-7 | XKAQ-00195 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
| 9-8 | XKAQ-00196 | Кольцо стопорное №2 | 1 | ||
| 9-9 | XKAQ-00650 | контактный 2 srping | 6 | ||
| 9-9 | XKAQ-00972 | NO2-1 SPRING PIN | 6 | ||
| N14 | XKAQ-00762 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| N3 | XKAQ-00802 | Картер (корпус) | 1 |
