Гидроцилиндр рукояти экскаватора гусеничного Hyundai R290LC-9MH
Гидроцилиндр рукояти экскаватора гусеничного Hyundai R290LC-9MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4190
Наименование:ARM CYLINDER
Версия:

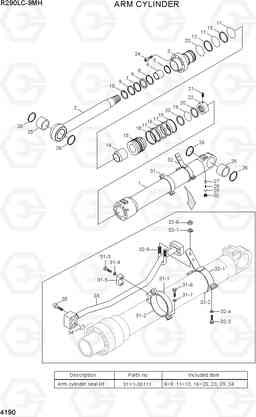

ARM CYLINDER R290LC-9MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q8-50131 | Гидроцилиндр рукояти в сборе | 1 | ||
| *-1 | 31Y1-29941 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-29951 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-126000 | Кольцо стопорное | 1 | ||
| 14 | 31YC-28010 | Кольцо | 1 | ||
| 15 | 31Y1-34151 | Поршень | 1 | ||
| 2 | 31Y1-30011 | Шток в сборе | 1 | ||
| 21 | 31YC-68060 | Гайка | 1 | ||
| 22 | S114-100164 | Комплект винтов | 1 | ||
| 24 | S109-180704 | Болт с шестигранной головкой (под шестигранник) | 15 | ||
| 25 | 61QH-73220 | Втулка | 2 | ||
| 26 | Y020-090100 | Пыльник | 4 | ||
| 27 | 31YC-2A070 | Клапан обратный | 1 | ||
| 28 | 31YC-99071 | винтовая пружина | 1 | ||
| 3 | 31Y1-34130 | Сальник | 1 | ||
| 30 | P220-110103 | Заглушка | 1 | ||
| 31 | 31Y1-30820 | группа в сборе R | 1 | ||
| 31-1 | 31Y1-30830 | Хомут | 1 | ||
| 31-2 | 31YC-31420 | BAND | 1 | ||
| 31-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31-4 | S411-120002 | Шайба пружинная | 2 | ||
| 31-5 | 31YC-37040 | Трубный зажим | 1 | ||
| 31-6 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31-7 | S411-120002 | Шайба пружинная | 2 | ||
| 32 | 31Y1-30840 | группа в сборе б | 1 | ||
| 32-1 | 31Y1-30850 | Хомут | 1 | ||
| 32-2 | 31Y1-30860 | Хомут | 1 | ||
| 32-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 32-4 | S411-120002 | Шайба пружинная | 2 | ||
| 32-5 | S070-053442 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 32-6 | S205-101002 | Гайка | 2 | ||
| 32-7 | S411-100002 | Шайба пружинная | 2 | ||
| 33 | 31Y1-30911 | Трубка в сборе - R | 1 | ||
| 35 | S107-120554 | Болт | 4 | ||
| 4 | S732-110045 | Втулка | 1 | ||
| 5 | Y191-117000 | Кольцо стопорное | 1 | ||
| K | 31Y1-30111 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | 31YC-99H70 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K12 | S641-140002 | Кольцо | 1 | ||
| K13 | 31YC-BM140A | Кольцо | 1 | ||
| K16 | Y420-150002 | Уплотнение | 1 | ||
| K17 | Y310-150003 | Кольцо изнашиваемое | 2 | ||
| K18 | Y440-150202 | Пыльник | 2 | ||
| K19 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K20 | 31YC-CG085 | Кольцо | 2 | ||
| K23 | S632-145004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K29 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K34 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-110013 | уплотнение штока | 1 | ||
| K7 | Y180-110020 | Кольцо | 1 | ||
| K8 | 31YC-99J00 | Кольцевой буфер | 1 | ||
| K9 | Y110-110011 | стеклоочиститель пыли | 1 |
