CAB RISER ASSY(ELEV CAB) экскаватора гусеничного Hyundai R290LC-9MH
CAB RISER ASSY(ELEV CAB) экскаватора гусеничного Hyundai R290LC-9MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6075
Наименование:CAB RISER ASSY(ELEV CAB)
Версия:2014. 9.30 REV.14J

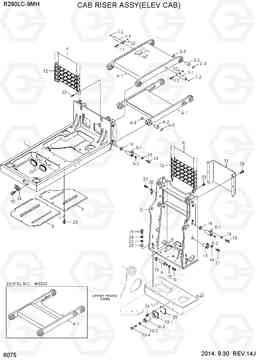

CAB RISER ASSY(ELEV CAB) R290LC-9MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 49QA-71011 | боковая рама ва LH | 1 | ||
| 10 | 49Q6-72700 | Стопор в сборе | 2 | ||
| 10-1 | 49Q6-72710 | STOPPER WA | 1 | ||
| 10-2 | 49Q6-72750 | Резиновая подушка | 1 | ||
| 10-3 | S403-12200B | Плоская шайба | 1 | ||
| 10-4 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 11 | 49Q6-72801 | Кронштейн | 1 | ||
| 11 | 49Q6-72830 | Кронштейн | 1 | ||
| 12 | 49Q6-72900 | цепь в сборе | 1 | ||
| 13 | 49Q6-73410 | Палец | 2 | ||
| 14 | 61N8-00300-DA | Шайба | 2 | ||
| 15 | 61N8-00310-DA | Шайба | 10 | ||
| 16 | 61Q8-00110 | Распорный штифт | 10 | ||
| 17 | S017-121106 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 18 | S017-16030D | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 19 | S017-20065D | Болт с шестигранной головкой (под шестигранник) | 9 | ||
| 2 | 49Q6-72011 | поддержка ва | 1 | ||
| 20 | S037-102556 | Болт | 22 | ||
| 21 | S037-123056 | Болт | 10 | ||
| 22 | S203-121002 | Гайка | 4 | ||
| 23 | S403-202006 | Плоская шайба | 9 | ||
| 24 | S411-200006 | Шайба пружинная | 9 | ||
| 25 | 49Q6-72761 | Пластина | 2 | ||
| 26 | 43Q8-15290 | Охранник лампы | 1 | ||
| 27 | S760-041810 | Уплотнительная втулка | 4 | ||
| 28 | S037-122056 | Болт | 6 | ||
| 29 | 31N8-01300 | Прокладка регулировочная | 1 | ||
| 3 | 49Q6-72400 | SUPPORT ASSY | 1 | ||
| 3-1 | 49Q6-72411 | Верхние ва плиты | 1 | ||
| 3-2 | 49Q6-72490 | Втулка | 4 | ||
| 3-3 | Y020-050211 | Пыльник | 8 | ||
| 30 | 49Q6-73610 | Пластина | 1 | ||
| 31 | S037-102026 | Болт | 2 | ||
| 4 | 49Q6-72500 | SUPPORT ASSY | 1 | ||
| 4-1 | 49Q6-72511 | Пластина | 1 | ||
| 4-2 | 49Q6-72490 | Втулка | 4 | ||
| 4-3 | Y020-050211 | Пыльник | 8 | ||
| 5 | 49Q6-73100 | Палец | 8 | ||
| 5-1 | 49Q6-73110 | Палец | 1 | ||
| 5-2 | S651-810002 | Масленка | 1 | ||
| 6 | 49Q6-73201 | Палец | 2 | ||
| 7 | 49Q6-73300 | Палец | 2 | ||
| 7-1 | 49Q6-73310 | Палец | 1 | ||
| 7-2 | S651-810002 | Масленка | 1 | ||
| 8 | 49Q6-72600 | UNDER COVER-CABIN | 1 | ||
| 9 | 49Q6-72651 | UNDER COVER-CABIN | 1 |
