Топливная система экскаватора гусеничного Hyundai R300LC-7
Топливная система экскаватора гусеничного Hyundai R300LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1070
Наименование:FUEL SYSTEM
Версия:2011.10.31 REV.11K

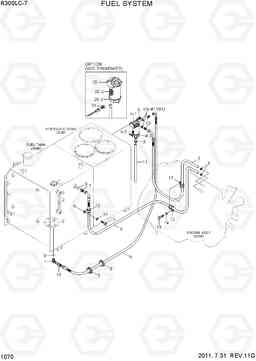

FUEL SYSTEM R300LC-7
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | P020-110003 | Колено 90 | 1 | ||
1 | 11Q4-50030 | Колено 90 | 1 | ||
10 | 11NA-50040 | Соединитель | 2 | ||
10 | 11QB-50040 | Соединитель | 2 | ||
11 | 11M8-50030 | Рукав высокого давления (РВД) | 1 | ||
12 | S593-001702 | клип жгут | 3 | ||
13 | S017-100156 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
14 | S403-10200B | Плоская шайба | 3 | ||
15 | P392-160000 | Шайба медная | 2 | ||
16 | 11EG-52011 | Шланг топливный | 1 | ||
19 | 11Q4-50010 | отсечной клапан топлива | 1 | ||
2 | 11N8-52110 | Рукав высокого давления (РВД) | 1 | ||
20 | 11LB-20300 | Предварительный фильтр в сборе | 1 |
W/O F/WARMER
|
|
20-1 | 11LD-20240 | Головка фильтра | 1 | ||
20-2 | 11LB-20310 | Элемент фильтра топливного | 1 | ||
20-3 | 11LD-20260 | Чаша в сборе ж / ручки | 1 | ||
21 | 11N8-50070 | Пробка (заглушка) | 1 |
W/O F/WARMER
|
|
3 | S520-015000 | Зажим | 3 | ||
4 | 11NB-70400 | Предварительный фильтр в сборе | 1 |
W/ F/WARMER
|
|
4-1 | 11LD-20240 | Головка фильтра | 1 | ||
4-2 | 11LB-20310 | Элемент фильтра топливного | 1 | ||
4-3 | 11NB-70410 | Чаша в сборе ж / нагревателя | 1 | ||
4-3-1 | 11NB-70420 | Ручка сливного прокладка | 1 |
NOT SHOWN
|
|
5 | S760-041000 | Уплотнительная втулка | 2 | ||
6 | 11EN-52020 | Рукав высокого давления (РВД) | 1 | ||
7 | P010-110015 | Соединитель | 1 | ||
8 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
9 | S035-083026 | Болт | 2 |
