Гидроцилиндр рукояти (-#1408) экскаватора гусеничного Hyundai R300LC-7
Гидроцилиндр рукояти (-#1408) экскаватора гусеничного Hyundai R300LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4190
Наименование:ARM CYLINDER(-#1408)
Версия:2008. 5.31 REV.8E

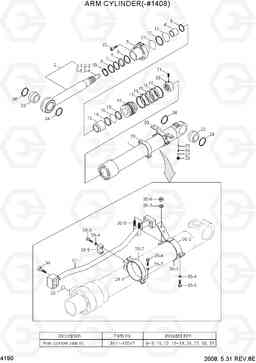

ARM CYLINDER(-#1408) R300LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N8-50138 | Гидроцилиндр рукояти в сборе | 1 | ||
| 1 | 31Y1-14916 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-126000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26100 | Кольцо | 1 | ||
| 14 | 31Y1-15006 | Поршень | 1 | ||
| 2 | 31Y1-14966 | Шток в сборе | 1 | ||
| 20 | 31YC-68060 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 22 | S109-200904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 31YC-11161 | Втулка поршневого пальца | 2 | ||
| 25 | 31YC-2A070 | Клапан обратный | 1 | ||
| 26 | 31YC-99071 | винтовая пружина | 1 | ||
| 28 | P220-110103 | Заглушка | 1 | ||
| 29 | 31Y1-15015 | группа в сборе R | 1 | ||
| 29-1 | 31Y1-15050 | Хомут | 1 | ||
| 29-2 | 31YC-31420 | BAND | 1 | ||
| 29-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29-4 | S411-120002 | Шайба пружинная | 2 | ||
| 29-5 | 31YC-37040 | Трубный зажим | 1 | ||
| 29-6 | S015-120402 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29-7 | S411-120002 | Шайба пружинная | 2 | ||
| 30 | 31Y1-21926 | группа в сборе б | 1 | ||
| 30-1 | 31Y1-21935 | Хомут | 1 | ||
| 30-2 | 31YC-32280 | BAND | 1 | ||
| 30-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 30-4 | S411-120002 | Шайба пружинная | 4 | ||
| 30-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 30-6 | S201-101002 | Гайка | 4 | ||
| 30-7 | S411-100002 | Шайба пружинная | 4 | ||
| 31 | 31Y1-15026 | Трубка в сборе - R | 1 | ||
| 34 | S107-120554 | Болт | 4 | ||
| 4 | S732-110045 | Втулка | 1 | ||
| 5 | Y191-117000 | Кольцо стопорное | 1 | ||
| K | 31Y1-15047 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
STD, SEE ILLUST
|
|
| K11 | 31YC-99H70 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-CP140 | Кольцо | 1 | ||
| K15 | Y420-150000 | Уплотнение | 1 | ||
| K16 | Y310-150003 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-150002 | Пыльник | 2 | ||
| K18 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | 31YC-CG085 | Кольцо | 2 | ||
| K24 | Y000-090000 | Кольцо | 4 | ||
| K27 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K37 | S632-145001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-110011 | уплотнение штока | 1 | ||
| K7 | Y180-110020 | Кольцо | 1 | ||
| K8 | Y240-110013 | Кольцевой буфер | 1 | ||
| K9 | Y110-110011 | стеклоочиститель пыли | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N*-1 | 31Y1-14907 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| N2-1 | @ | SPEAR-CUSHION | 1 | ||
| N2-2 | @ | VALVE-CHECK | 1 | ||
| N2-3 | @ | SPRING-COIL | 1 | ||
| N2-4 | @ | RING-STOP | 1 | ||
| N3 | 31Y1-14995 | Сальник | 1 |
