Радиатор в сборе (-#0166) экскаватора гусеничного Hyundai R300LC-9A
Радиатор в сборе (-#0166) экскаватора гусеничного Hyundai R300LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1050
Наименование:RADIATOR ASSY (-#0166)
Версия:2014. 5.31 REV.14E

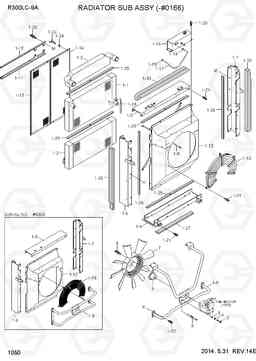

RADIATOR ASSY (-#0166) R300LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 11Q8-43001 | радиатор к югу сборе | 1 | ||
| * | 11Q8-43002 | RADIATOR SUB ASSY | 1 | ||
| 1 | 11Q8-43013 | радиатор общая сборе | 1 | ||
| 1-1 | 11Q8-43022 | Радиатор в сборе | 1 | ||
| 1-10 | 11Q8-43670 | Кронштейн конд | 1 | ||
| 1-11 | 11Q8-43680 | Кронштейн конд | 1 | ||
| 1-12 | 11Q8-43063 | Кожух | 1 | ||
| 1-13 | 11Q8-43071 | FAN GUARD | 1 | ||
| 1-14 | 11Q8-43690 | WIRE NET | 1 | ||
| 1-15 | 11Q8-43700 | WIRE NET | 1 | ||
| 1-16 | 11Q7-43140 | бак в сборе всплеск | 1 | ||
| 1-17 | 11Q7-43150 | шланг перелива | 1 | ||
| 1-18 | 11Q7-43160 | Сливной шланг | 1 | ||
| 1-19 | 11Q9-40810 | хомут | 2 | ||
| 1-2 | 11Q8-43032 | Масляный радиатор в сборе | 1 | ||
| 1-20 | S035-062026 | Болт | 9 | ||
| 1-21 | S037-102526 | Болт | 50 | ||
| 1-22 | S037-103526 | Болт | 8 | ||
| 1-23 | S091-060106 | Болт крыла | 14 | ||
| 1-24 | S403-06200B | Плоская шайба | 14 | ||
| 1-25 | 11Q8-43711 | SPONGE-A | 8 | ||
| 1-26 | 11Q7-43191 | SPONGE-B | 2 | ||
| 1-27 | 11Q8-43721 | SPONGE-BOTTOM | 1 | ||
| 1-28 | 11Q8-43731 | SPONGE-LEFT | 1 | ||
| 1-29 | 11Q8-43741 | SPONGE-RIGHT | 1 | ||
| 1-3 | 11Q8-43042 | CHARGE AIR COOLER | 1 | ||
| 1-30 | 11Q8-43751 | SPONGE | 1 | ||
| 1-4 | 11Q8-43610 | рамка снизу | 1 | ||
| 1-5 | 11Q8-43621 | FRAME-TOP | 1 | ||
| 1-6 | 11Q8-43631 | FRAME-LEFT | 1 | ||
| 1-6 | 11Q8-43632 | FRAME-LEFT | 1 | ||
| 1-7 | 11Q8-43641 | FRAME-RIGHT | 1 | ||
| 1-7 | 11Q8-43642 | FRAME-RIGHT | 1 | ||
| 1-7 | 11Q8-43642 | FRAME-RIGHT | 1 | ||
| 1-8 | 11Q8-43650 | поперечина | 2 | ||
| 1-9 | 11Q8-43661 | MOTOR MOUNT ASSY | 1 | ||
| 2 | @ | MOTOR-FAN | 1 |
SEE 1055, 1056
|
|
| 3 | S109-060306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | S411-060006 | Шайба пружинная | 4 | ||
| 5 | S403-06100B | Плоская шайба | 4 | ||
| 6 | 11Q9-60020 | Соединитель | 1 | ||
| 7 | 11QA-00040 | Вентилятор системы охлаждения | 1 | ||
| 8 | S037-102526 | Болт | 6 | ||
| 9 | 21LM-08210 | датчик скорости | 2 |
