UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R300LC-9A
UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R300LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE)
Версия:2014. 3.31 REV.14C

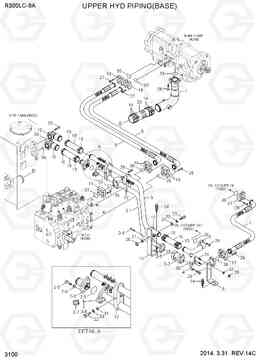

UPPER HYD PIPING(BASE) R300LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q8-13190 | Трубка в сборе | 1 | ||
| 10 | 31Q6-11021 | Трубка | 2 | ||
| 11 | 31Q6-11030 | Фланец | 1 | ||
| 12 | 31Q6-11140 | Трубный зажим | 2 | ||
| 13 | 31Q8-13180 | Кронштейн | 1 | ||
| 14 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 14 | 11Q4-44390 | Зажим | 4 | ||
| 15 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 6 | ||
| 15 | 11Q4-44300 | Зажим | 6 | ||
| 16 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 17 | P173-240107 | фланец гидрокси, сплит | 4 | ||
| 18 | P174-160115 | фланец раскол | 4 | ||
| 19 | 31N8-13090 | Шланг | 3 | ||
| 2 | 31Q8-13112 | трубы югу сборе возврат | 1 | ||
| 2-1 | 31Q8-13122 | Трубка | 1 | ||
| 2-2 | 31Q6-11110 | проверить обратный клапан | 1 | ||
| 2-3 | 31ER-11121 | Клапан обратный | 1 | ||
| 2-4 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-5 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2-6 | S403-12200B | Плоская шайба | 2 | ||
| 2-7 | X710-100106 | крышка гидрокси, ORFS | 1 | ||
| 2-8 | S621-021001 | О кольцо | 1 | ||
| 2-9 | Y172-003004 | О кольцо | 2 | ||
| 20 | P760-102042 | Шланг резиновый, низкая | 1 | ||
| 21 | S070-024949 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 22 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 23 | S017-121006 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 24 | S037-123526 | Болт | 4 | ||
| 25 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 26 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 27 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 28 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S205-10100B | Гайка | 2 | ||
| 3 | 31Q8-13132 | Трубка в сборе | 1 | ||
| 30 | S205-12100B | Гайка | 1 | ||
| 31 | S403-12200B | Плоская шайба | 4 | ||
| 32 | S441-10000B | Шайба | 2 | ||
| 33 | S411-120006 | Шайба пружинная | 3 | ||
| 34 | S631-071004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 35 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 36 | Y172-003004 | О кольцо | 6 | ||
| 37 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 31Q8-13140 | ва в обратном трубопроводе | 1 | ||
| 5 | 31Q8-13152 | Трубка | 1 | ||
| 6 | 31Q8-13161 | Кронштейн | 1 | ||
| 7 | 31Q8-13171 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31Q8-11122 | шланг в сборе FLG 0x90, SXH | 1 | ||
| 8 | 31Q8-11123 | шланг в сборе FLG 0x90, SXH | 1 | ||
| 8 | 31Q8-15700 | HOSE ASSY-FLG(HI-GRADE) | 1 | ||
| 9 | 31Q8-11132 | шланг в сборе FLG 0x90, SXH | 1 | ||
| 9 | 31Q8-11133 | шланг в сборе FLG 0x90, SXH | 1 | ||
| 9 | 31Q8-15710 | HOSE ASSY-FLG(HI-GRADE) | 1 |
