UPPER HYD PIPING(TRAVEL) экскаватора гусеничного Hyundai R300LC-9A

UPPER HYD PIPING(TRAVEL) экскаватора гусеничного Hyundai R300LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3120

Наименование:UPPER HYD PIPING(TRAVEL)

Версия:2014. 3.31 REV.14C

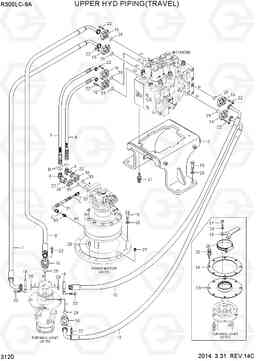

UPPER HYD PIPING(TRAVEL) R300LC-9A

Поз.	Код	Наименование	Кол	Прим.
10	31Q8-11280	Рукав высокого давления (РВД)	1
11	31Q8-11290	Рукав высокого давления (РВД)	1
12	31Q8-11330	Рукав высокого давления (РВД)	1
13	31N1-40941	резиновая т / совместное	1
14	31N1-40951	Крышка Т / совместное	1
15	31N1-40961	Кронштейн т / совместное	1
16	P173-160104	фланец гидрокси, сплит	20
17	S017-140306	Болт с шестигранной головкой (под шестигранник)	3
18	S017-20050D	Болт с шестигранной головкой (под шестигранник)	4
19	S017-20075D	Болт с шестигранной головкой (под шестигранник)	15
20	S037-102026	Болт	8
21	S037-123526	Болт	3
22	S109-100306	Болт с шестигранной головкой (под шестигранник)	48
24	S411-140006	Шайба пружинная	3
25	S441-200006	Шайба	19
26	S520-130000	Зажим	1
27	S981-202500	Пробка (заглушка)	1
29	Y171-024004	Кольцо уплотнительное (О-кольцо)	10
3	31Q6-11530	Кронштейн ва MCV	1
30	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
31	31Q8-11490	Сливной шланг в сборе с / м	1	S/M TYPE 1,2
31	31Q8-11690	HOSE ASSY-DRAIN	1	S/M TYPE 3,4
32	31Q9-11600	Выпускной клапан	1
32-1	S621-014001	Кольцо уплотнительное (О-кольцо)	1	NOT SHOWN
33	X500-430003	Разъем	1
35	31E4-3039	Палец для зуба ковша	1
36	P173-120102	фланец гидрокси, сплит	4
4	31N8-16210	Колено 90, фланец	2
7	P950-167322	Шланг в сборе	1
7	31Q8-15810	HOSE ASSY-FLG(HI-GRADE)	1
8	P950-167320	Шланг в сборе	1
8	31Q8-15800	HOSE ASSY-FLG(HI-GRADE)	1
9	31Q8-11270	Рукав высокого давления (РВД)	1
B	S621-021001	О кольцо	2
C	S621-012001	Кольцо уплотнительное (О-кольцо)	2
