Каталог запчастей
-
Hyundai
-
R300LC-9A
- SINGLE ACTING MAIN PIPING KIT(-#0002)
SINGLE ACTING MAIN PIPING KIT(-#0002) экскаватора гусеничного Hyundai R300LC-9A
SINGLE ACTING MAIN PIPING KIT(-#0002) экскаватора гусеничного Hyundai R300LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3700
Наименование:SINGLE ACTING MAIN PIPING KIT(-#0002)
Версия:2012. 6.30 REV.12F

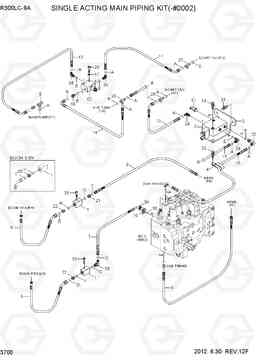

SINGLE ACTING MAIN PIPING KIT(-#0002) R300LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 34Q8-90310 | S/ACT MAIN PIPING KIT | 1 | ||
| 1 | 31EM-91540 | Совместное сборе шланг | 2 | ||
| 10 | P910-042051 | Шланг в сборе | 1 | ||
| 11 | P930-042007 | Шланг в сборе | 1 | ||
| 12 | P930-042014 | Шланг в сборе | 1 | ||
| 13 | P930-042038 | Шланг в сборе | 1 | ||
| 14 | P930-042034 | Шланг в сборе | 1 | ||
| 15 | P910-042040 | Шланг в сборе | 1 | ||
| 16 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 17 | S403-06200B | Плоская шайба | 2 | ||
| 18 | X500-110001 | Разъем | 1 | ||
| 19 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 31Q6-91220 | Соленоид (электромагнитный клапан) | 1 | ||
| 20 | S015-060456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 21 | X500-110005 | Разъем | 1 | ||
| 22 | X500-110006 | Разъем | 2 |
BM 6.25M
|
|
| 23 | X530-110005 | Штуцер | 1 | ||
| 24 | X520-110001 | Штуцер 90 orfs | 4 | ||
| 25 | 31N6-25110 | Колено 90, долго | 1 | ||
| 27 | X820-045151 | Тройник | 1 | ||
| 28 | X820-065151 | Тройник | 1 | ||
| 29 | X820-065251 | Тройник | 1 | ||
| 3 | 31Q6-90381 | Кронштейн золь клапана | 1 | ||
| 30 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | S037-122526 | Болт | 2 | ||
| 32 | S037-102026 | Болт | 1 | ||
| 33 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | X500-110021 | Разъем | 2 |
BM 8.5M
|
|
| 4 | 31L7-10250 | Зажим трубки, Ins одного | 1 | ||
| 5 | 31N6-30130 | Трансфер чай, S / гайка | 1 | ||
| 51 | 31Q4-40620 | Датчик давления | 1 | ||
| 52 | 31Q6-20131 | EPPR VALVE-BREAKER | 1 | ||
| 6 | P974-207328 | Шланг в сборе | 2 |
BM 6.25M
|
|
| 6 | P974-167328 | HOSE ASSY ORFS 45x0 | 2 |
BM 8.5M
|
|
| 7 | P983-166325 | Шланг в сборе | 1 | ||
| 8 | P913-163027 | Шланг в сборе | 1 | ||
| 9 | P910-042024 | Шланг в сборе | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| C | S621-021001 | О кольцо | 2 | ||
| D | S621-025001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| F | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| G | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| H | S631-038004 | Кольцо уплотнительное (О-кольцо) | 3 |
