CAB ASSY(4/4, DOOR) экскаватора гусеничного Hyundai R300LC-9A

Код подсистемы:6050

Наименование:CAB ASSY(4/4, DOOR)

Версия:2014. 7.31 REV.14G

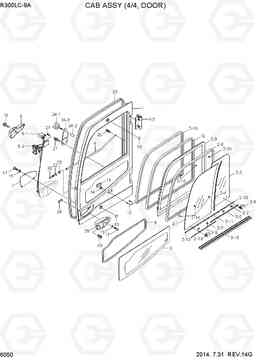

CAB ASSY(4/4, DOOR) R300LC-9A

Поз.	Код	Наименование	Кол	Прим.
*	@	CAB ASSY	1
*-1	71Q6-02002	сторона в сборе дверь	1
1	71Q6-02012	боковые ва дверные	1
1-3	71Q6-02102	HINGE	2
10	S778-021900	Уплотнитель	1
11	71M8-00680	Крышка резиновая	1
12	71N6-03650	STRIKER	1
13	17E1-5146	бампер дверь	2
14	S205-10100B	Гайка	4
16	S131-043046	SCREW-W/WASHER	3
17	S151-050156	SCREW-TAPPING	6
19	S411-050006	Шайба пружинная	6
2	71Q6-02020	створки в сборе	1
2-1	71Q6-03231	Стекло переднее	1
2-10	71Q6-03320	LOCK	1
2-11	71Q6-03330	LOCK	1
2-12	71Q6-03340	LOCK	1
2-13	71Q6-03350	CATCH	1
2-13	71Q6-03351	CATCH-REAR	1
2-14	71Q6-03360	Держатель	10
2-16	71Q6-03390	SEAL-REAR	1
2-2	71Q6-03241	Стекло переднее	1
2-3	71Q6-03251	FRAME	1
2-4	71Q6-03260	мохер	1
2-5	71Q6-03271	Направляющая	1
2-6	71Q6-03281	Направляющая	1
2-7	71Q6-03291	Направляющая	4
2-8	71Q6-03300	Сальник	1
2-8	71Q6-03380	SEAL-FRONT	1
2-9	71Q6-03310	замок в сборе	1
2-9	71Q6-03311	CATCH-FRONT	1
20	S776-050300	Уплотнитель	1
21	S161-060156	Винт с крестообразным шлицем	3
22	S411-060006	Шайба пружинная	3
23	S403-06200B	Плоская шайба	3
24	71Q6-02082	Стопор в сборе	3
24-1	71Q6-02262	Ручка болт	1
24-2	71Q6-02290	Резиновый бампер	1
24-3	71Q6-02281	Пластина	1
26	S037-082526	Болт	2
27	S141-060166	Винт с потайной головкой	2
28	72Q6-02110	обрабатывать внешнее	1
3	71Q6-02031	Стекло двери	1
30	S161-060206	Винт с крестообразным шлицем	3
4	71Q6-02242	Перила	1
40	71Q6-02050	ROTOR	1
5	72Q6-02121	Ручка в сборе	1
5-1	72Q6-02140	LEVER ASSY	1
5-2	72Q6-02131	защелки в сборе внутренний	1
6	71Q6-02140	Крышка	1
7	71Q6-02061	Крышка	1
9	S778-021500	Уплотнитель	1
N2-15	71Q6-03370	рамка меньше	1
